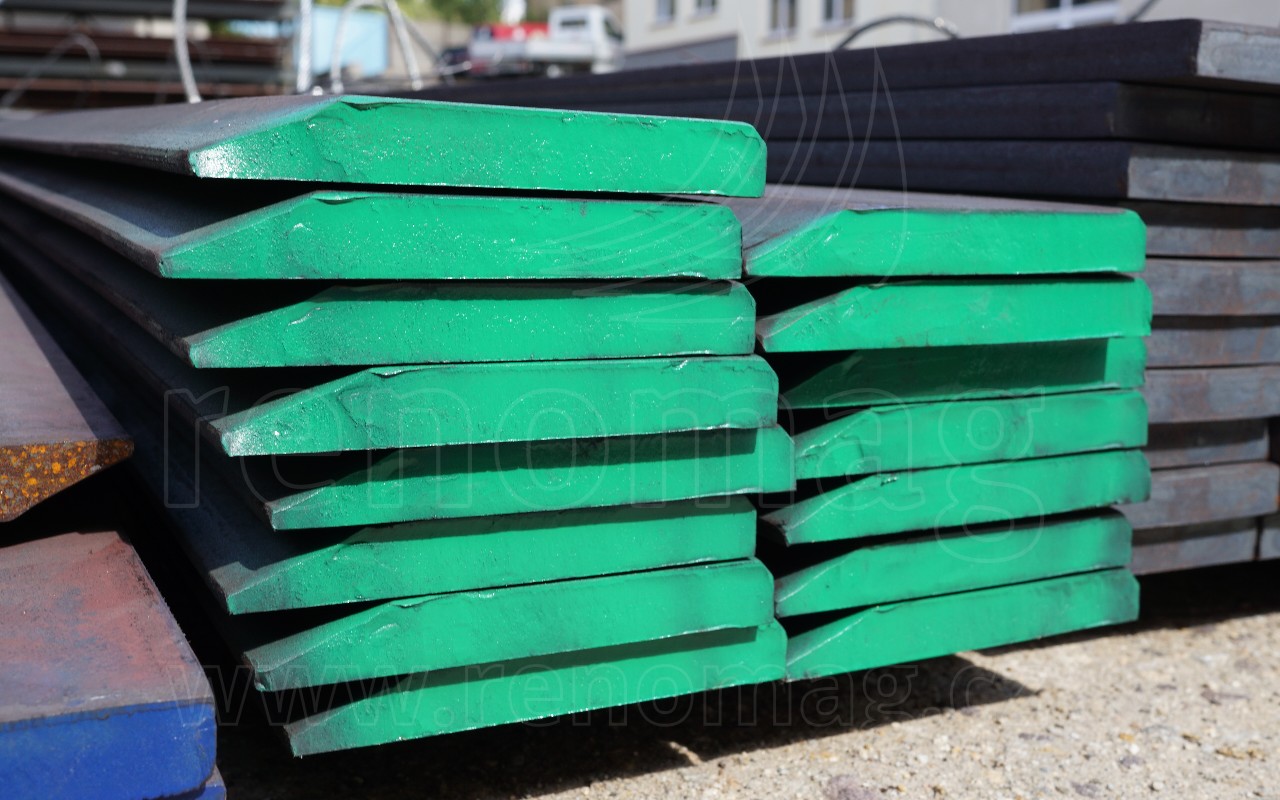

Gewalzter Messerstahl
Für Reparaturen und Herstellung von Löffeln und Schaufeln bieten wir gewalztes, induktiv gehärtetes, auf Wunsch des Kunden axial geteiltes Profil mit Schräge, in der Härte 230 HB, 400 HB, 500 HB und in verschiedenen Stärken an. Der Vorteil dieses verschleißfesten Materials (das gewalzte zähe Schräge nicht durch Warme bei Verbrennung betroffen) besteht in einer langfristigen Dauerhaftigkeit, guten Schweißbarkeit und bei ausgewählten Typen auch in der Möglichkeit einer sofortigen Lieferung. Die Anwendungsmöglichkeit ist sehr groß und reicht von Baumaschinen wie Minibaggern, Baggerladern, Baggern, Kompakt- und Radladern, Bulldozern über Straßenunterhalt für Schneepflüge bis hin zu Land- und Forstmaschinen.
| EINSEITIG ABGESCHRÄGTE WALZPROFILE 500 HB | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bestell nummer |
Ausmaß (mm) | Profillänge max. mm (L) |
Gewicht ca. (kg/m) |
|||||
| A | B | C | D | E | ||||
| PM08012BJ500 | 80 | 12 | 20,2 ° | 5 | 6300 | 7,1 | ||
| PM11012BJ500 | 110 | 12 | 23,9 ° | R3 | 3 | 6000 | 9,7 | |
| PM11016BJ500 | 110 | 16 | 23,9 ° | R3 | 7 | 6000 | 13,1 | |
| PM15016BJ500 | 150 | 16 | 24 ° | 5 | 7 | 6000 | 18 | |
| PM15020BJ500 | 150 | 20 | 22,6 ° | 5 | 5 | 6000 | 21,5 | |
| PM20020BJ500 | 200 | 20 | 23 ° | 8 | 6 | 6000 | 29,5 | |
| PM20025BJ500 | 200 | 25 | 23 ° | 8 | 11 | 6000 | 37,4 | |
| PM24525BJ500 | 245 | 25 | 22,6 ° | 10 | 8 | 6000 | 44,9 | |
| PM25025BJ500 | 250 | 25 | 22,6 ° | 10 | 6 | 6000 | 45,6 | |
| PM25030BJ500 | 250 | 30 | 22,6 ° | 10 | 11 | 6000 | 55,3 | |
| PM27032BJ500 | 270 | 32 | 23 ° | 10 | 10 | 6000 | 63,1 | |
| PM27035BJ500 | 270 | 35 | 23 ° | 10 | 13 | 6000 | 69,1 | |
| PM30030BJ500 | 300 | 30 | 23 ° | 10 | 8 | 6100 | 66,1 | |
| PM30035BJ500 | 300 | 35 | 23 ° | 10 | 13 | 6100 | 77,7 | |
| PM30040BJ500 | 300 | 40 | 23 ° | 10 | 18 | 6100 | 89,4 | |
| PM30050BJ500 | 300 | 50 | 23 ° | 10 | 28 | 6100 | 112,9 | |
| PM40040BJ500 | 400 | 40 | 24 ° | 12 | 15 | 6100 | 119,5 | |
| PM40045BJ500 | 400 | 45 | 24 ° | 12 | 20 | 6100 | 135,2 | |
| PM40050BJ500 | 400 | 50 | 24 ° | 12 | 25 | 6100 | 150,9 | |
| EINSEITIG ABGESCHRÄGTE WALZPROFILE 400 HB | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bestell nummer |
Ausmaß (mm) | Profillänge max. mm (L) |
Gewicht ca. (kg/m) |
|||||
| A | B | C | D | E | ||||
| PM08012BJ400 | 80 | 12 | 20,2 ° | 5 | 6300 | 7,1 | ||
| PM11012BJ400 | 110 | 12 | 23,9 ° | R3 | 3 | 6000 | 9,7 | |
| PM11016BJ400 | 110 | 16 | 23,9 ° | R3 | 7 | 6000 | 13,1 | |
| PM15016BJ400 | 150 | 16 | 24 ° | 5 | 7 | 6000 | 18 | |
| PM15020BJ400 | 150 | 20 | 22,6 ° | 5 | 5 | 6000 | 21,5 | |
| PM20020BJ400 | 200 | 20 | 23 ° | 8 | 6 | 6000 | 29,5 | |
| PM20025BJ400 | 200 | 25 | 23 ° | 8 | 11 | 6000 | 37,4 | |
| PM24525BJ400 | 245 | 25 | 22,6 ° | 10 | 8 | 6000 | 44,9 | |
| PM25025BJ400 | 250 | 25 | 22,6 ° | 10 | 6 | 6000 | 45,6 | |
| PM25030BJ400 | 250 | 30 | 22,6 ° | 10 | 11 | 6000 | 55,3 | |
| PM27032BJ400 | 270 | 32 | 23 ° | 10 | 10 | 6000 | 63,1 | |
| PM27035BJ400 | 270 | 35 | 23 ° | 10 | 13 | 6000 | 69,1 | |
| PM30030BJ400 | 300 | 30 | 23 ° | 10 | 8 | 6100 | 66,1 | |
| PM30035BJ400 | 300 | 35 | 23 ° | 10 | 13 | 6100 | 77,7 | |
| PM30040BJ400 | 300 | 40 | 23 ° | 10 | 18 | 6100 | 89,4 | |
| PM30050BJ400 | 300 | 50 | 23 ° | 10 | 28 | 6100 | 112,9 | |
| PM40040BJ400 | 400 | 40 | 24 ° | 12 | 15 | 6100 | 119,5 | |
| PM40045BJ400 | 400 | 45 | 24 ° | 12 | 20 | 6100 | 135,2 | |
| PM40050BJ400 | 400 | 50 | 24 ° | 12 | 25 | 6100 | 150,9 | |

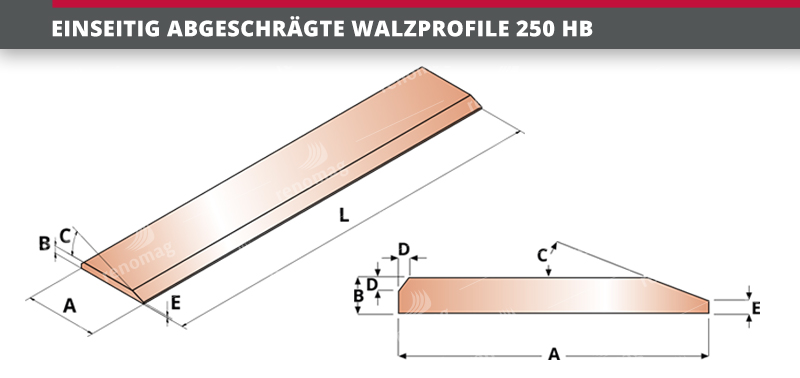

| EINSEITIG ABGESCHRÄGTE WALZPROFILE 250 HB | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bestell nummer |
Ausmaß (mm) | Profillänge max. mm (L) |
Gewicht ca. (kg/m) |
|||||
| A | B | C | D | E | ||||
| PM08012BJ250 | 80 | 12 | 20,2 ° | 5 | 6300 | 7,1 | ||
| PM11012BJ250 | 110 | 12 | 23,9 ° | R3 | 3 | 6000 | 9,7 | |
| PM11016BJ250 | 110 | 16 | 23,9 ° | R3 | 7 | 6000 | 13,1 | |
| PM15016BJ250 | 150 | 16 | 24 ° | 5 | 7 | 6000 | 18 | |
| PM15020BJ250 | 150 | 20 | 22,6 ° | 5 | 5 | 6000 | 21,5 | |
| PM20020BJ250 | 200 | 20 | 23 ° | 8 | 6 | 6000 | 29,5 | |
| PM20025BJ250 | 200 | 25 | 23 ° | 8 | 11 | 6000 | 37,4 | |
| PM24525BJ250 | 245 | 25 | 22,6 ° | 10 | 8 | 6000 | 44,9 | |
| PM25025BJ250 | 250 | 25 | 22,6 ° | 10 | 6 | 6000 | 45,6 | |
| PM25030BJ250 | 250 | 30 | 22,6 ° | 10 | 11 | 6000 | 55,3 | |
| PM27032BJ250 | 270 | 32 | 23 ° | 10 | 10 | 6000 | 63,1 | |
| PM27035BJ250 | 270 | 35 | 23 ° | 10 | 13 | 6000 | 69,1 | |
| PM30030BJ250 | 300 | 30 | 23 ° | 10 | 8 | 6100 | 66,1 | |
| PM30035BJ250 | 300 | 35 | 23 ° | 10 | 13 | 6100 | 77,7 | |
| PM30040BJ250 | 300 | 40 | 23 ° | 10 | 18 | 6100 | 89,4 | |
| PM30050BJ250 | 300 | 50 | 23 ° | 10 | 28 | 6100 | 112,9 | |
| PM40040BJ250 | 400 | 40 | 24 ° | 12 | 15 | 6100 | 119,5 | |
| PM40045BJ250 | 400 | 45 | 24 ° | 12 | 20 | 6100 | 135,2 | |
| PM40050BJ250 | 400 | 50 | 24 ° | 12 | 25 | 6100 | 150,9 | |

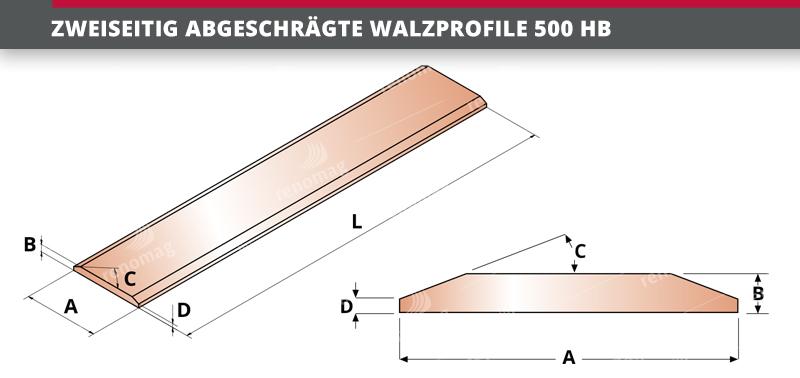

| ZWEISEITIG ABGESCHRÄGTE WALZPROFILE 500 HB | |||||||
|---|---|---|---|---|---|---|---|
| Bestell nummer |
Ausmaß (mm) | Profillänge max. mm (L) |
Gewicht ca. (kg/m) |
||||
| A | B | C | D | ||||
| PM12015BD500 | 120 | 15 | 25 ° | 5 | 6500 | 12,2 | |
| PM15216BD500 | 152,4 | 15,9 | 25 ° | 5 | 6500 | 17,4 | |
| PM15219BD500 | 152,4 | 19,1 | 25 ° | 8,1 | 6500 | 21,0 | |
| PM20316BD500 | 203,2 | 15,9 | 25 ° | 5 | 6500 | 23,7 | |
| PM20319BD500 | 203,2 | 19,1 | 25 ° | 8,1 | 6500 | 28,5 | |
| PM20325BD500 | 203,2 | 25,4 | 25 ° | 14,4 | 6500 | 38,5 | |
| PM25419BD500 | 254 | 19,1 | 25 ° | 7,1 | 6500 | 36,0 | |
| PM25425BD500 | 254 | 25,4 | 25 ° | 13,4 | 6500 | 48,5 | |
| PM25430BD500 | 254 | 30 | 25 ° | 18 | 6500 | 57,7 | |
| PM25432BD500 | 254 | 32 | 25 ° | 20 | 6500 | 61,4 | |
| PM25435BD500 | 254 | 35 | 25 ° | 23 | 6500 | 67,4 | |
| PM25441BD500 | 254 | 41 | 25 ° | 29 | 6500 | 79,3 | |
| PM28025BD500 | 280 | 25 | 22,5 ° | 7 | 6500 | 48,9 | |
| PM30525BD500 | 304,8 | 25,4 | 22,5 ° | 9,5 | 6500 | 56,0 | |
| PM30529BD500 | 304,8 | 28,5 | 22,5 ° | 12,6 | 6500 | 63,6 | |
| PM30532BD500 | 304,8 | 32 | 22,5 ° | 16,1 | 6500 | 71,8 | |
| PM33025BD500 | 330 | 25 | 22,5 ° | 11 | 6500 | 61,0 | |
| PM33029BD500 | 330 | 28,5 | 22,5 ° | 14,5 | 6500 | 70,1 | |
| PM33030BD500 | 330 | 30 | 22,5 ° | 16 | 6500 | 74,0 | |
| PM33032BD500 | 330 | 32 | 22,5 ° | 18 | 6500 | 79,2 | |
| PM33035BD500 | 330 | 35 | 22,5 ° | 21 | 6500 | 87,0 | |
| PM33038BD500 | 330 | 38 | 22,5 ° | 24 | 6500 | 94,7 | |
| PM33041BD500 | 330 | 41 | 22,5 ° | 27 | 6500 | 102,5 | |
| PM33050BD500 | 330 | 50 | 22,5 ° | 36 | 6500 | 126,1 | |
| PM36030BD500 | 360 | 30 | 22,5 ° | 8 | 6500 | 75,6 | |
| PM36035BD500 | 360 | 35 | 22,5 ° | 13 | 6500 | 89,9 | |
| PM36040BD500 | 360 | 40 | 22,5 ° | 18 | 6500 | 103,9 | |
| PM40625BD500 | 406 | 25 | 22,5 ° | 9 | 6500 | 74,8 | |
| PM40629BD500 | 406 | 28,5 | 22,5 ° | 12,5 | 6500 | 86,0 | |
| PM40632BD500 | 406 | 32 | 22,5 ° | 16 | 6500 | 97,1 | |
| PM40635BD500 | 406 | 35 | 22,5 ° | 19 | 6500 | 106,7 | |
| PM40638BD500 | 406 | 38 | 22,5 ° | 22 | 6500 | 116,0 | |
| PM40641BD500 | 406 | 41 | 22,5 ° | 25 | 6500 | 125,8 | |
| PM40645BD500 | 406 | 45 | 22,5 ° | 29 | 6500 | 138,6 | |
| PM40650BD500 | 406 | 50 | 22,5 ° | 34 | 6500 | 154,5 | |
| PM40660BD500 | 406 | 60 | 22,5 ° | 44 | 6500 | 186,2 | |
* Härte 250 HB und 400 HB auf Anfrage

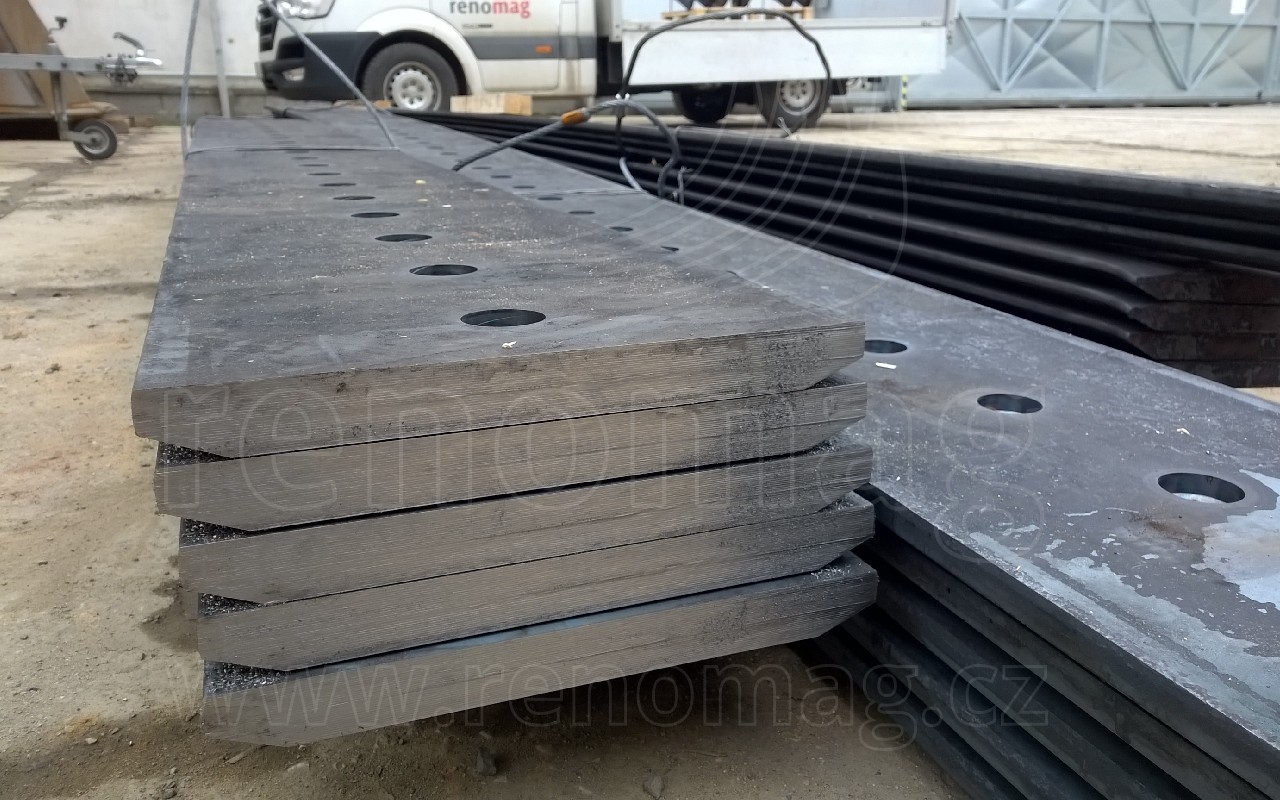

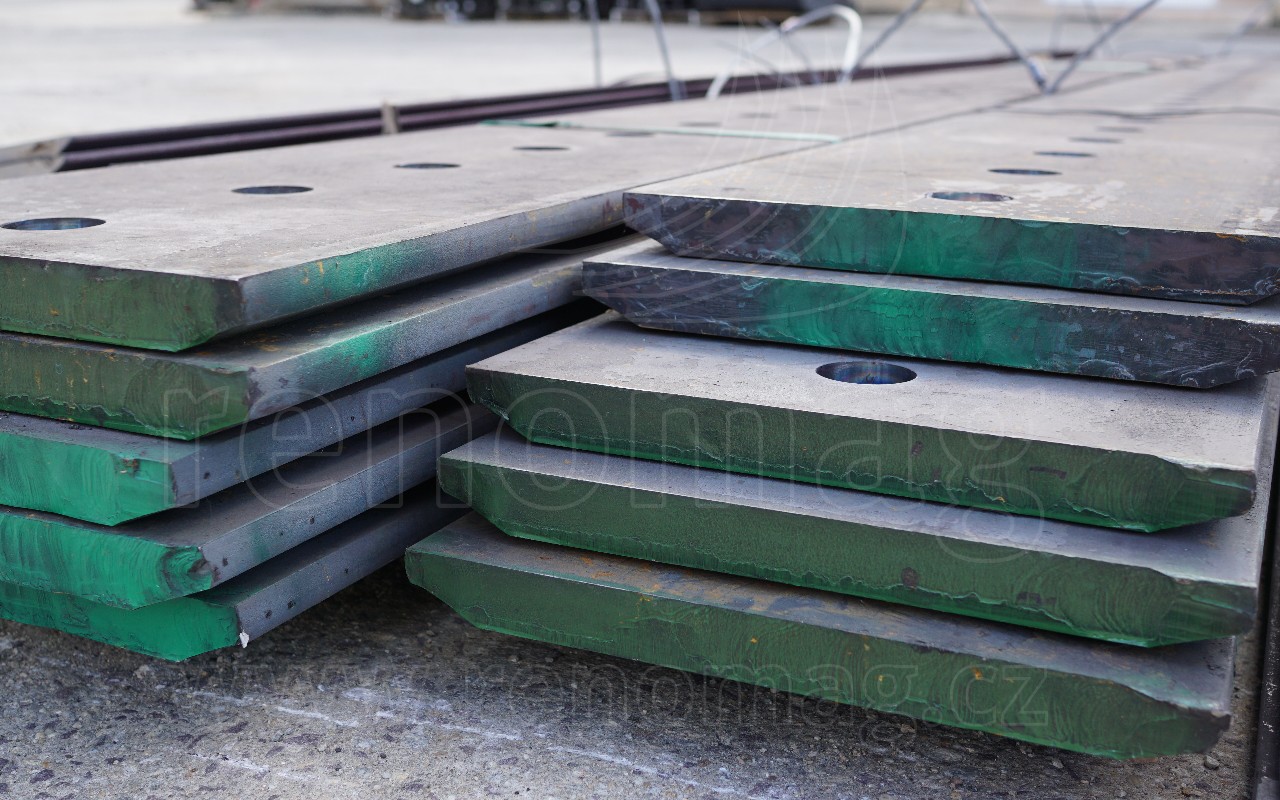

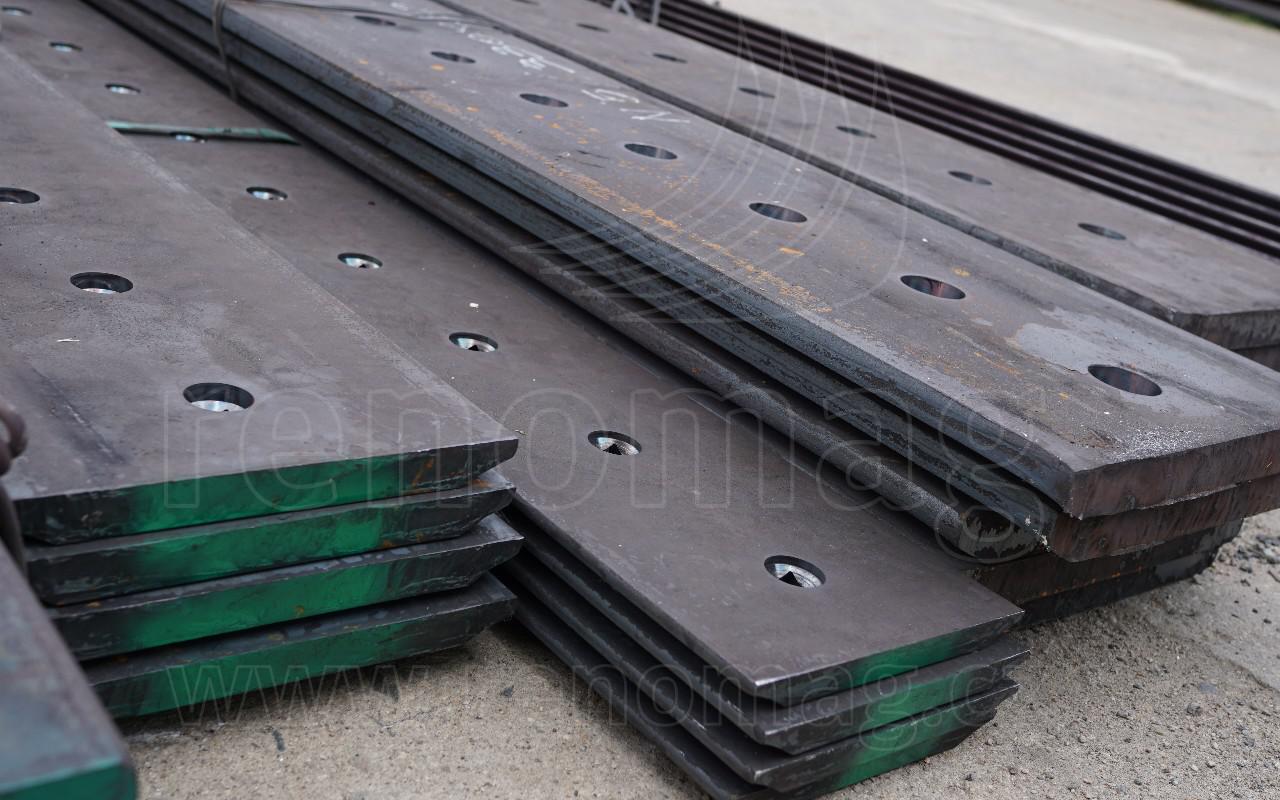

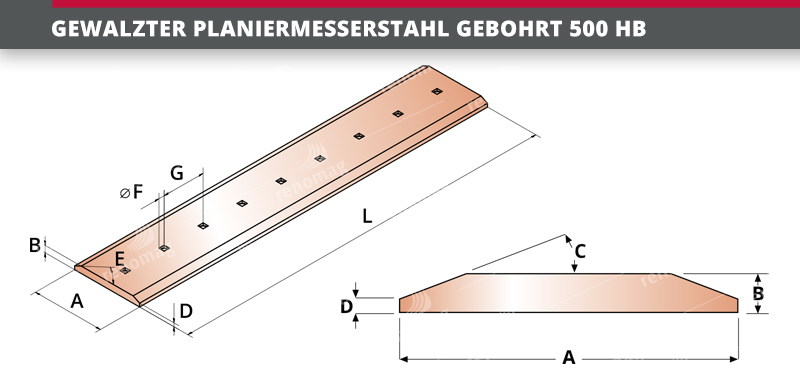

| GEWALZTER PLANIERMESSERSTAHL GEBOHRT 500 HB | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bestell nummer |
Ausmaß (mm) | Profillänge max. mm (L) |
Gewicht ca. (kg/m) |
|||||
| A | B | D | E | F | G | |||
| PM15216BD500V658 | 152 | 6" | 16 | 5/8" | 5 | 25 ° | 16 | 5/8" | 152,4 | 6" | 6500 | 17,4 |
| PM15219BD500V658 | 152 | 6" | 19 | 3/4" | 8 | 25 ° | 16 | 5/8" | 152,4 | 6" | 6500 | 20,1 |
| PM20319BD500V458 | 203 | 8" | 19 | 3/4" | 8 | 25 ° | 16 | 5/8" | 101,6 | 4" | 5000 | 28,5 |
| PM20319BD500V658 | 203 | 8" | 19 | 3/4" | 8 | 25 ° | 16 | 5/8" | 152,4 | 6" | 6500 | 28,5 |
| PM20319BD500V634 | 203 | 8" | 19 | 3/4" | 8 | 25 ° | 20 | 3/4" | 152,4 | 6" | 6500 | 28,4 |
| PM20325BD500V634 | 203 | 8" | 25 | 1" | 14 | 25 ° | 20 | 3/4" | 152,4 | 6" | 6500 | 38,5 |
| PM25425BD500V634 | 254 | 10" | 25 | 1" | 12 | 25 ° | 20 | 3/4" | 152,4 | 6" | 6500 | 48,6 |
| PM25425BD500V678 | 254 | 10" | 25 | 1" | 12 | 25 ° | 22 | 7/8" | 152,4 | 6" | 6500 | 48,5 |
| PM25425BD500V61 | 254 | 10" | 25 | 1" | 12 | 25 ° | 25 | 1" | 152,4 | 6" | 6500 | 48,4 |
| PM25438BD500V61 | 254 | 10" | 38 | 1 1/2" | 25 | 25 ° | 25 | 1" | 152,4 | 6" | 6500 | 73 |
| PM33029BD500V61 | 330 | 13" | 28,5 | 1 1/8" | 15 | 22,3 ° | 25 | 1" | 152,4 | 6" | 6500 | 70,2 |
| PM33029BD500V6114 | 330 | 13" | 28,5 | 1 1/8" | 15 | 22,3 ° | 32 | 1 1/4" | 152,4 | 6" | 6500 | 70,1 |
| PM33032BD500V61 | 330 | 13" | 32 | 1 1/4" | 21,5 | 22,3 ° | 25 | 1" | 152,4 | 6" | 6500 | 79,5 |
| PM33035BD500V678 | 330 | 13" | 35 | 1 1/2" | 21,5 | 22,3 ° | 22 | 7/8" | 152,4 | 6" | 6500 | 86,9 |
| PM33035BD500V61 | 330 | 13" | 35 | 1 1/2" | 21,5 | 22,3 ° | 25 | 1" | 152,4 | 6" | 6500 | 86,8 |
| PM33041BD500V61 | 330 | 13" | 41 | 1 5/8" | 27,5 | 22,3 ° | 25 | 1" | 152,4 | 6" | 6500 | 102,5 |
| PM40641BD500V61 | 406 | 16" | 41 | 1 5/8" | 24,5 | 22,3 ° | 25 | 1" | 152,4 | 6" | 6500 | 125,8 |
| PM40641BD500V6114 | 406 | 16" | 41 | 1 5/8" | 24,5 | 22,3 ° | 32 | 1 1/4" | 152,4 | 6" | 6500 | 125,6 |
| PM40650BD500V61 | 406 | 16" | 50 | 2" | 27,5 | 22,3 ° | 25 | 1" | 152,4 | 6" | 6500 | 154,5 |
* Härte 250 HB und 400 HB auf Anfrage

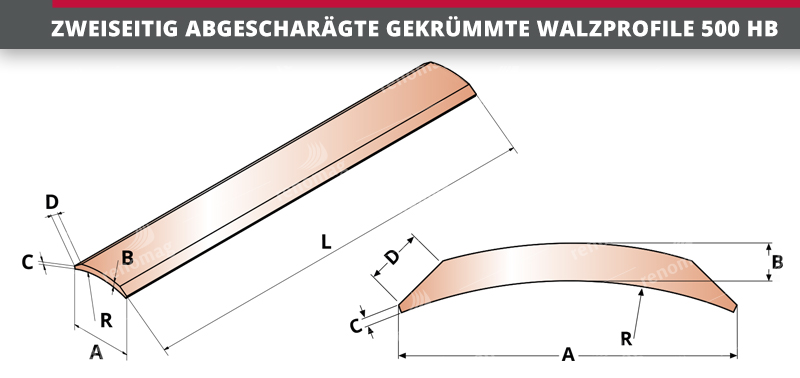

| ZWEISEITIG ABGESCHARÄGTE GEKRÜMMTE WALZPROFILE 500 HB |
|||||||
|---|---|---|---|---|---|---|---|
| Bestell nummer |
Ausmaß (mm) | Profillänge max. mm (L) |
Gewicht ca. (kg/m) |
||||
| A | B | C | D | R | |||
| PM15213DP500 | 152,4 | 12,7 | 2,5 | 33,3 | 273 | 6500 | 13,3 |
| PM15216DP500 | 152,4 | 15,9 | 5,5 | 33,3 | 273 | 6500 | 17,2 |
| PM15219DP500 | 152,4 | 19,1 | 8,6 | 33,3 | 273 | 6500 | 20,4 |
| PM20316DP500 | 203,2 | 15,9 | 5,5 | 33,3 | 273 | 6500 | 23,3 |
| PM20319DP500 | 203,2 | 19,1 | 8,6 | 33,3 | 273 | 6500 | 28,3 |
| PM20325DP500 | 203,2 | 25,4 | 14,7 | 33,3 | 273 | 6500 | 38,7 |
* Härte 250 HB und 400 HB auf Anfrage

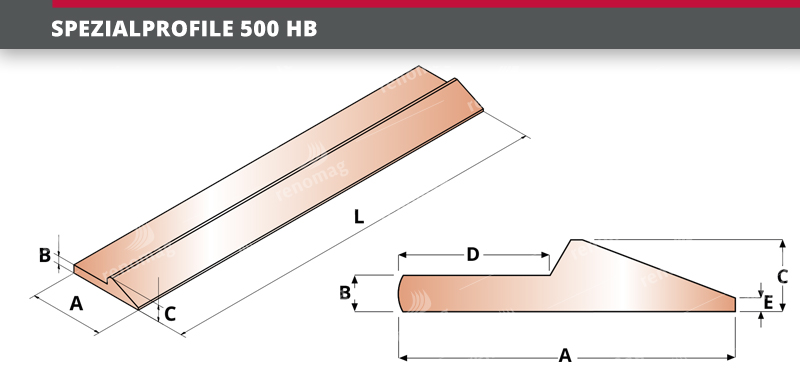

| SPEZIALPROFILE 500 HB | |||||||
|---|---|---|---|---|---|---|---|
| Bestell nummer |
Ausmaß (mm) | Profillänge max. mm (L) |
Gewicht ca. (kg/m) |
||||
| A | B | C | D | E | |||
| PM10111BP500 | 101 | 11 | 21 | 46 | 3 | 6100 | 9,8 |
| PM15116BP500 | 151 | 16 | 32 | 68 | 6 | 6100 | 21,3 |
| PM20319BP500 | 203 | 19 | 32 | 127 | 5 | 6100 | 31,0 |
| PM25429BP500 | 254 | 29 | 58 | 130 | 10 | 7400 | 66,2 |
| PM25440BP500 | 254 | 40 | 69 | 130 | 21 | 7400 | 88,5 |
* Härte 250 HB und 400 HB auf Anfrage

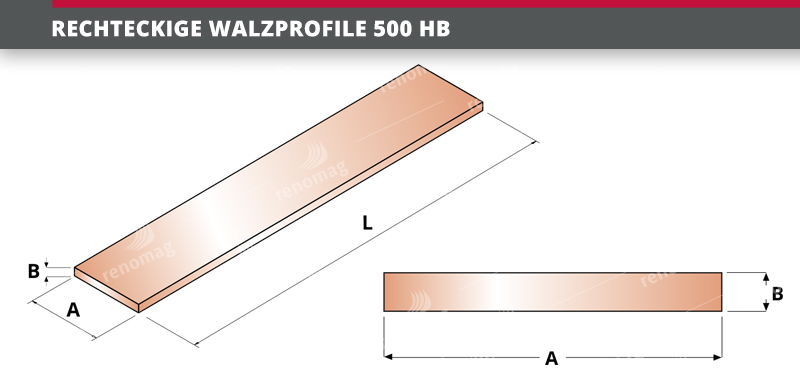

| RECHTECKIGE WALZPROFILE 500 HB |
||||
|---|---|---|---|---|
| Bestell nummer |
Ausmaß (mm) | Profillänge max. mm (L) |
Gewicht ca. (kg/m) |
|
| A | B | |||
| PM06008PP500 | 60 | 8 | 6000 | 3,8 |
| PM06010PP500 | 60 | 10 | 6000 | 4,7 |
| PM08010PP500 | 80 | 10 | 6000 | 6,3 |
| PM08015PP500 | 80 | 15 | 6000 | 9,4 |
| PM10010PP500 | 100 | 10 | 6000 | 7,8 |
| PM10012PP500 | 100 | 12 | 6000 | 9,3 |
| PM10015PP500 | 100 | 15 | 6000 | 11,7 |
| PM10020PP500 | 100 | 20 | 6000 | 16,0 |
| PM12012PP500 | 120 | 12 | 6000 | 11,2 |
| PM12015PP500 | 120 | 15 | 6000 | 14,1 |
| PM12020PP500 | 120 | 20 | 6000 | 18,7 |
| PM13015PP500 | 130 | 15 | 6000 | 15,2 |
| PM15015PP500 | 150 | 15 | 6000 | 17,6 |
| PM15020PP500 | 150 | 20 | 6000 | 23,4 |
| PM16015PP500 | 160 | 15 | 6000 | 18,7 |
| PM18020PP500 | 180 | 20 | 6000 | 28,1 |
| PM20015PP500 | 200 | 15 | 6000 | 23,4 |
| PM20020PP500 | 200 | 20 | 6000 | 31,2 |
* Härte 250 HB und 400 HB auf Anfrage

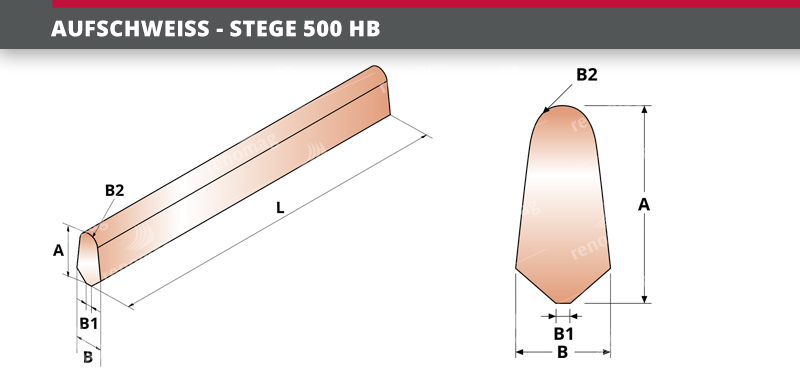

| AUFSCHWEISS - STEGE 500 HB | ||||||
|---|---|---|---|---|---|---|
| Bestell nummer |
Ausmaß (mm) | Profillänge max. mm (L) |
Gewicht ca. (kg/m) |
|||
| A | B | B1 | B2 | |||
| PM03016RD500 | 30 | 16 | 4 | 5 | 3000 | 2,8 |
| PM04022RD500 | 40 | 22 | 5 | 7 | 3000 | 5,2 |
| PM05027RD500 | 50 | 27 | 6 | 10 | 3000 | 8,4 |
| PM06530RD500 | 65 | 30 | 10 | 10 | 3000 | 12,0 |
| PM06837RD500 | 68 | 37 | 12 | 14 | 3000 | 15,7 |
* Härte 250 HB und 400 HB auf Anfrage
** Gewicht auf angegebene Länge

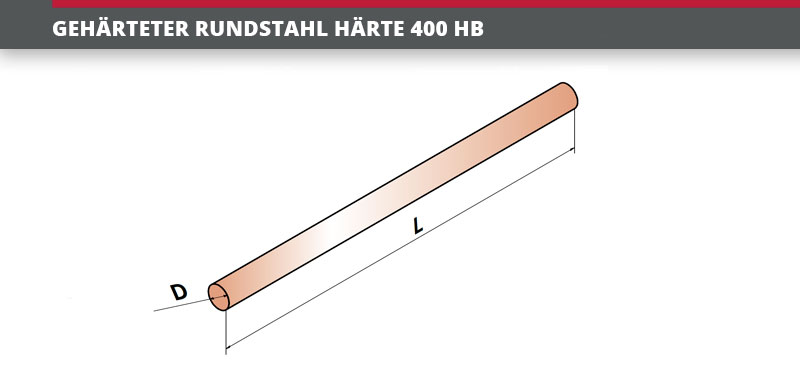

| GEHÄRTETER RUNDSTAHL HÄRTE 400 HB | |||||
|---|---|---|---|---|---|
| Bestell nummer |
Ausmaß (mm) | Profillänge max. in mm (L) |
Gewicht (kg/m) |
||
| Durchmesser (D) |
Toleranz | ||||
| PM00020TK400 | 20 | +/- 0,5 | 5000 | 2,47 | |
| PM00022TK400 | 22 | +/- 0,5 | 5000 | 2,98 | |
| PM00024TK400 | 24 | +/- 0,5 | 5000 | 3,55 | |
| PM00025TK400 | 25 | +/- 0,5 | 5000 | 3,85 | |
| PM00026TK400 | 26 | +/- 0,6 | 5000 | 4,17 | |
| PM00027TK400 | 27 | +/- 0,6 | 5000 | 4,49 | |
| PM00028TK400 | 28 | +/- 0,6 | 5000 | 4,83 | |
| PM00030TK400 | 30 | +/- 0,6 | 5000 | 5,55 | |
| PM00032TK400 | 32 | +/- 0,6 | 5000 | 6,31 | |
| PM00035TK400 | 35 | +/- 0,6 | 5000 | 7,55 | |
| PM00036TK400 | 36 | +/- 0,8 | 5000 | 7,99 | |
| PM00038TK400 | 38 | +/- 0,8 | 5000 | 8,9 | |
| PM00040TK400 | 40 | +/- 0,8 | 5000 | 9,86 | |
| PM00042TK400 | 42 | +/- 0,8 | 5000 | 10,88 | |
| PM00045TK400 | 45 | +/- 0,8 | 5000 | 12,48 | |
| PM00048TK400 | 48 | +/- 0,8 | 5000 | 14,2 | |
| PM00050TK400 | 50 | +/- 0,8 | 5000 | 15,41 | |
| PM00052TK400 | 52 | +/- 1,0 | 5000 | 16,67 | |
| PM00055TK400 | 55 | +/- 1,0 | 5000 | 18,65 | |
| PM00060TK400 | 60 | +/- 1,0 | 5000 | 22,19 | |
| PM00063TK400 | 63 | +/- 1,0 | 5000 | 14,47 | |
| PM00065TK400 | 65 | +/- 1,0 | 5000 | 26,05 | |
| PM00070TK400 | 70 | +/- 1,0 | 5000 | 30,21 | |
| PM00073TK400 | 73 | +/- 1,0 | 5000 | 32,85 | |
| PM00075TK400 | 75 | +/- 1,0 | 5000 | 34,68 | |
| PM00080TK400 | 80 | +/- 1,0 | 5000 | 39,46 | |
| PM00085TK400 | 85 | +/- 1,3 | 5000 | 44,54 | |
| PM00090TK400 | 90 | +/- 1,3 | 5000 | 49,94 | |
| PM00095TK400 | 95 | +/- 1,3 | 5000 | 55,64 | |
| PM00100TK400 | 100 | +/- 1,3 | 5000 | 61,65 | |
** Andere Abmessungen und Präzisionsausführungen mit kleineren Toleranzen auf Anfrage.

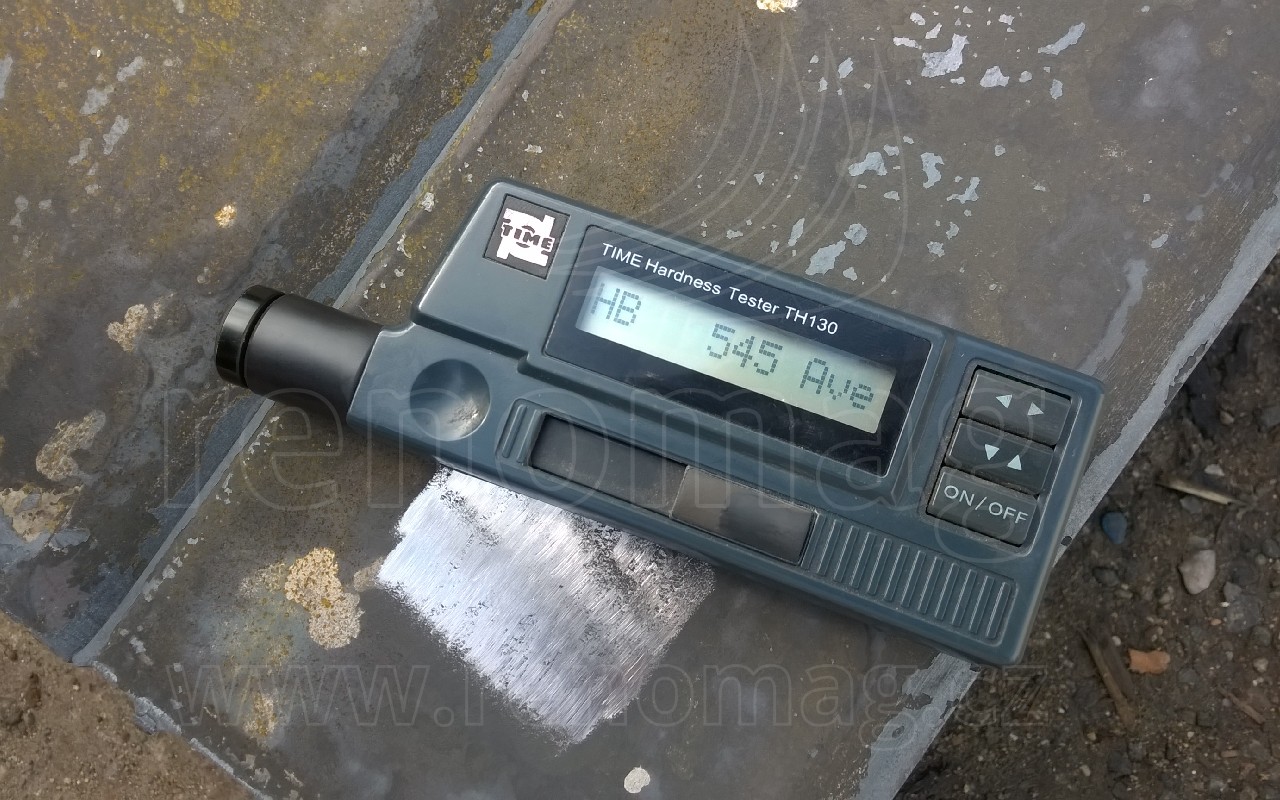

Härte (HBW) 370-430 HB; Härte 500 HB auf Anfrage; Oberfläche gewalzt; typische Streckgrenze (MPa) 1000; Mindest-Kerbzähigkeit (J) 30; gute Schweißbarkeit.

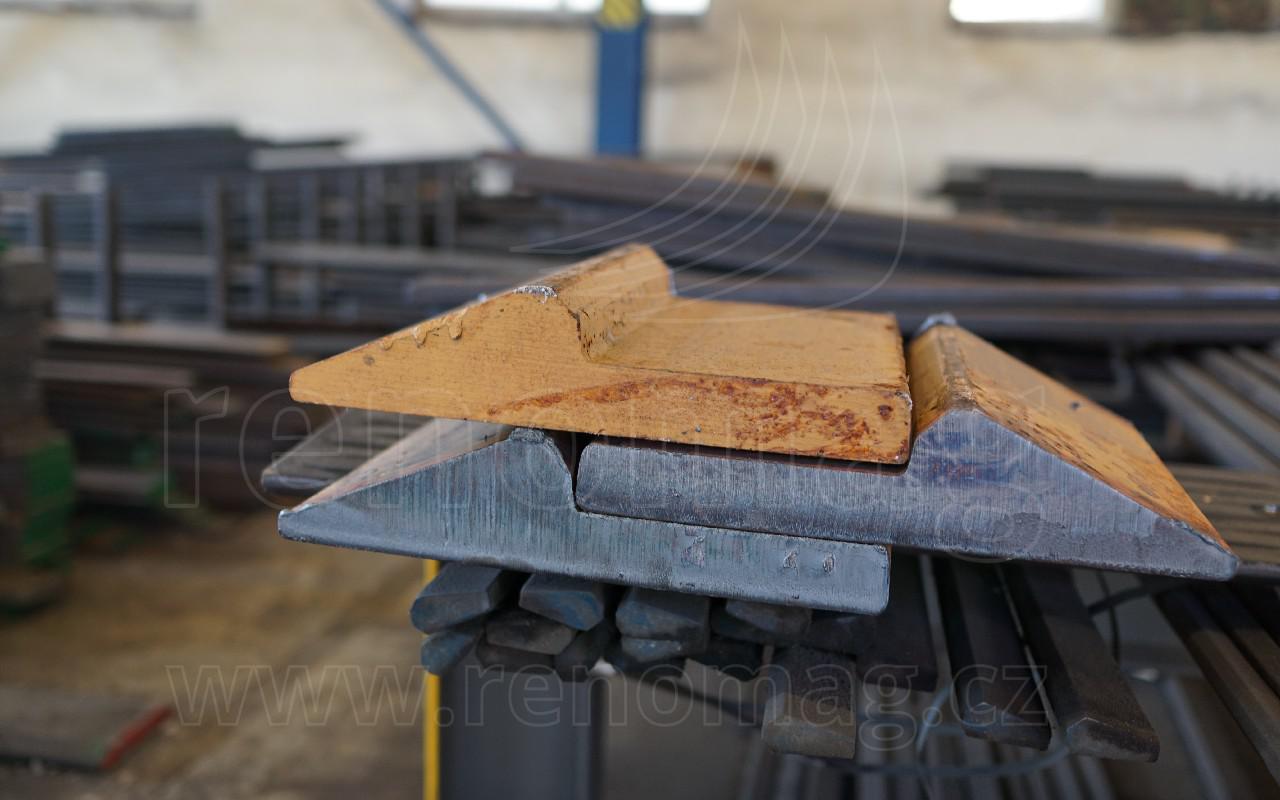

Auf Wunsch stellen wir auch Schneiden atypischer Formate her.
