Bloky dvousložkové chromkarbidové 700 HB



Rychlost a míra opotřebení otěrem závisí na podmínkách ve kterých stroj pracuje, těženém materiálu, teplotě a způsobu práce. Aby se úbytek materiálu vlivem abraze minimalizoval, používají se pro konstrukci lžic a lopat plechy z otěruvzdorné oceli. Jedná se zpravidla o materiály tvrdosti 400, 450 nebo 500 HB, které mají několikanásobně delší životnost i pevnost ve srovnání s běžnými konstrukčními materiály. V některých případech ani tato ochrana není dostatečná, nebo je nutné zkrátit prostoje stroje z důvodu oprav. Právě pro tyto případy dodáváme několik druhů výrobků z kompozitních materiálů s obsahem karbidů chromu. Tyto produkty jsou kreativní, efektivní a levné řešení pro ochranu otěrem nejvíce namáhaných částí strojů, kde jejich životnost ve srovnání s kalenými plechy je mnohonásobně delší.

Kompozitní materiály v bloku naneseném na materiálu s dobrou svařitelností jsou vysoce otěruvzdorné a mají tvrdost více než 700 HB. Dodávají se v širokém sortimentu tvarů a velikostí.

  • všechny bloky se vyznačují tvrdostí 700 HB
  • obsahují tvrdý karbid chromu, vázaný v matrici nanesené na svařitelnou základovou desku
  • všechny díly jsou díky obsahu železa magnetické
  • jsou vhodné i pro práci při teplotách přes 700 °C

Dvousložkové kompozitní materiály nejpopulárnějších rozměrů dodáváme obratem přímo z našeho skladu. Další široký sortiment jsme schopni expedovat v krátkém čase díky spolupráci s předními světovými výrobci v oboru.

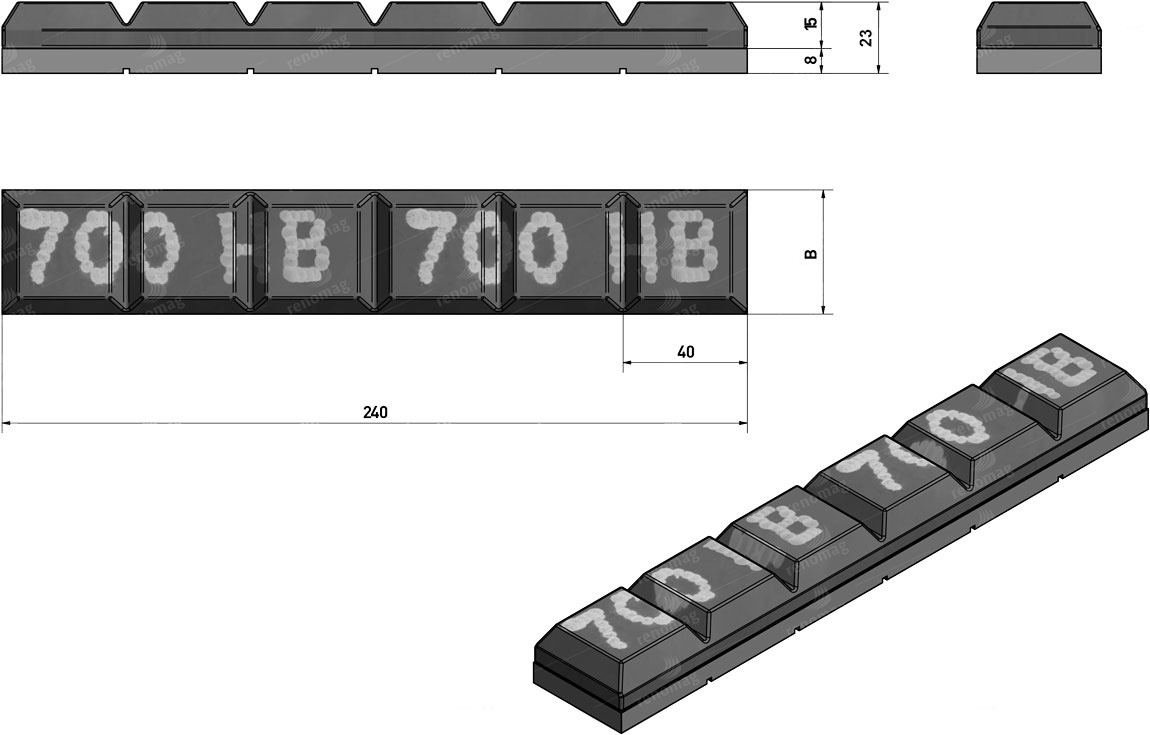

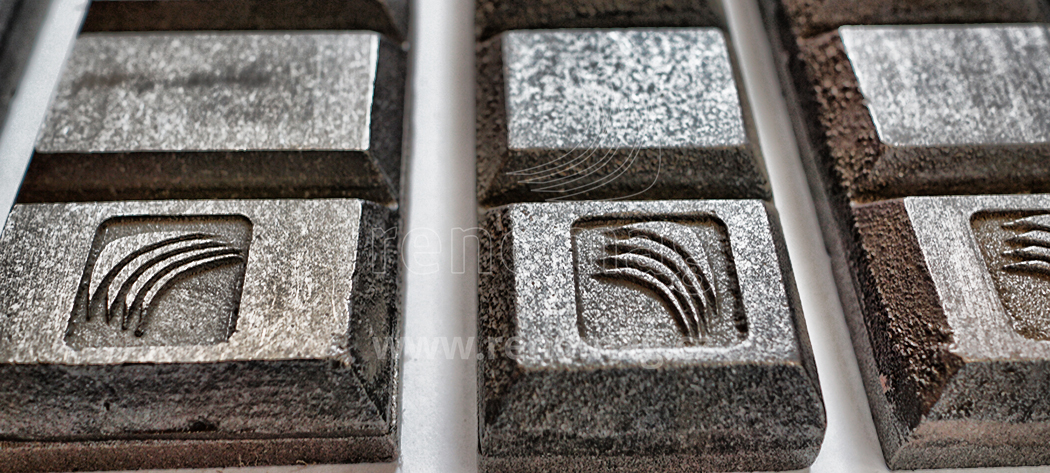

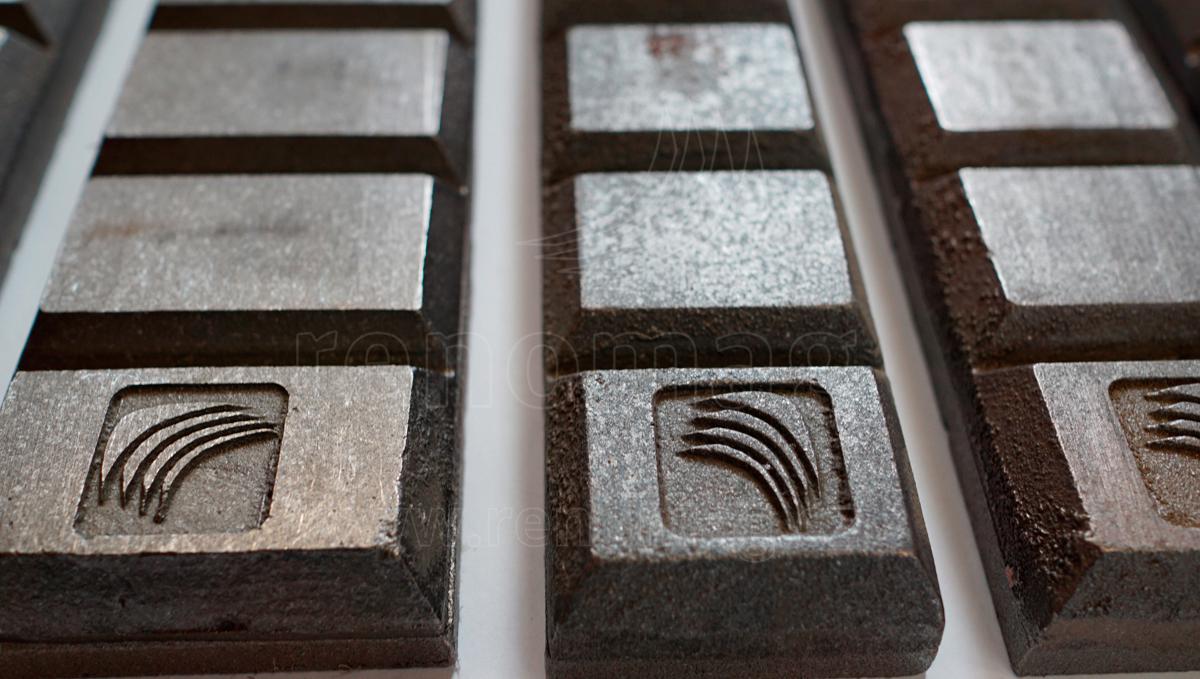

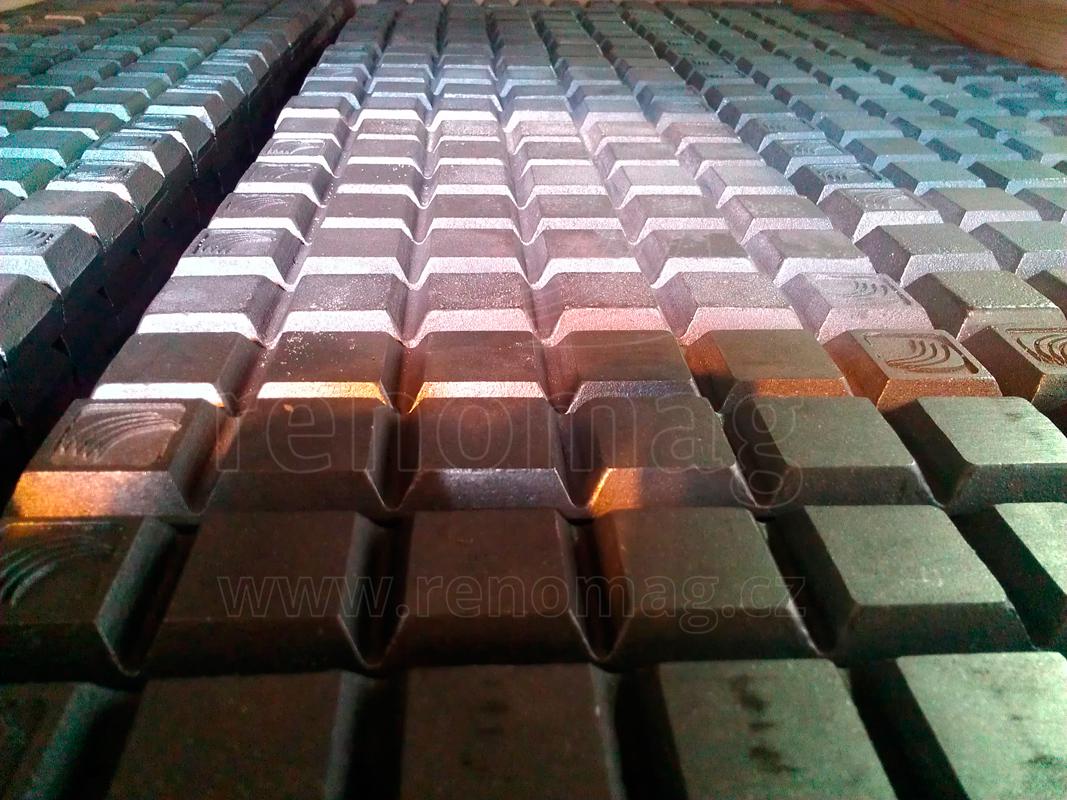

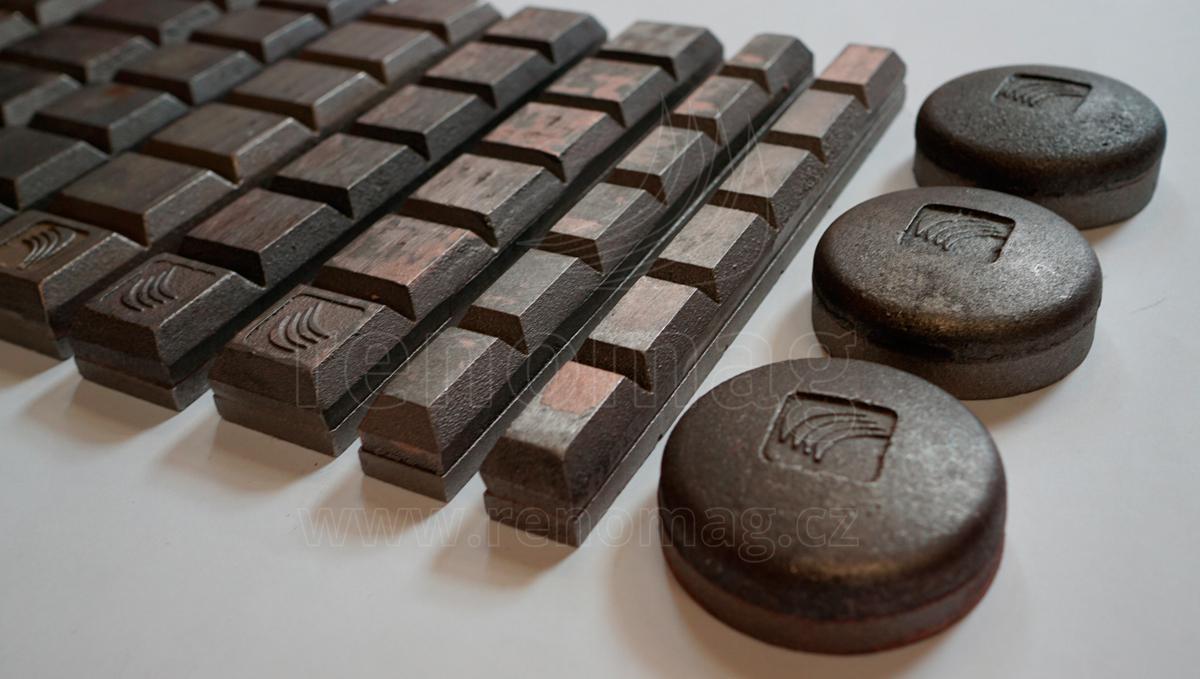

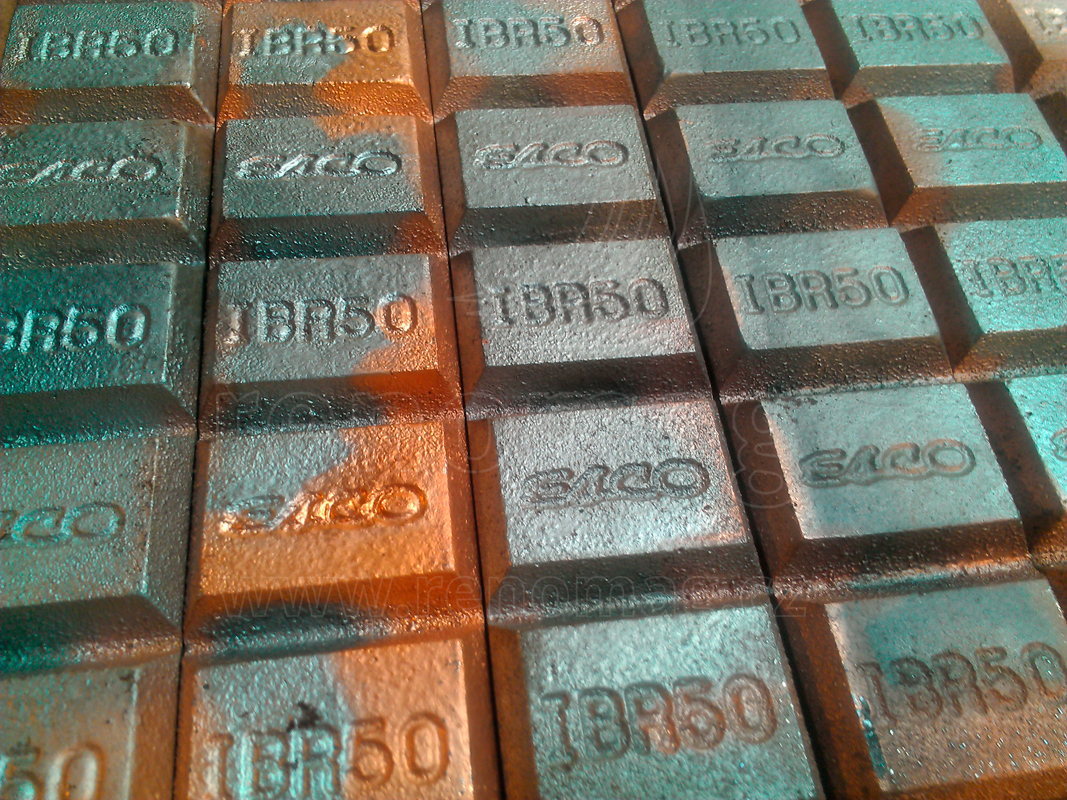

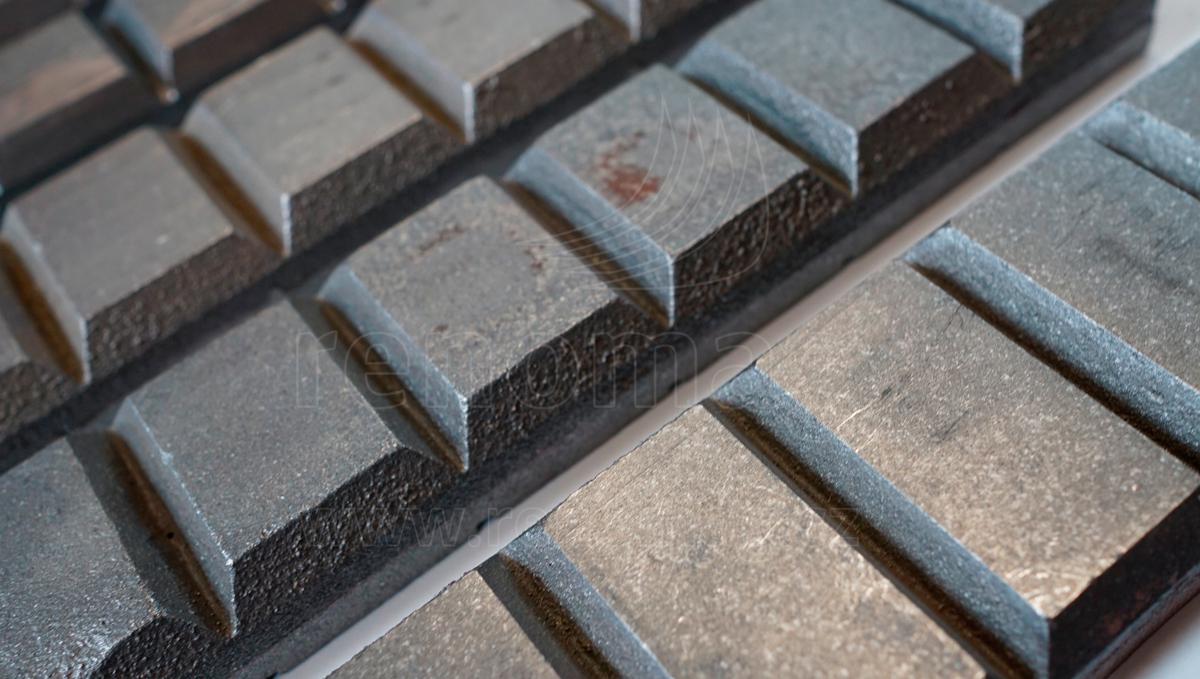

Bloky perforované („čokolády”)

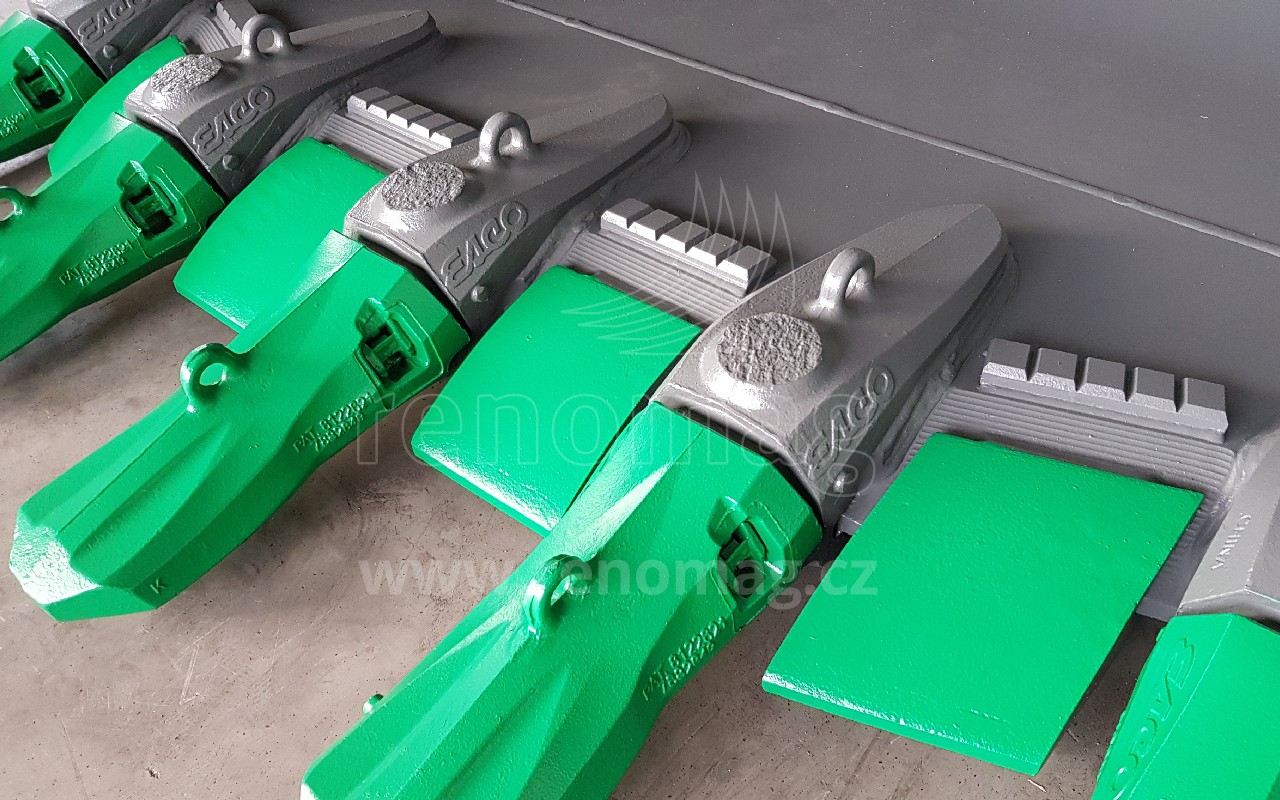

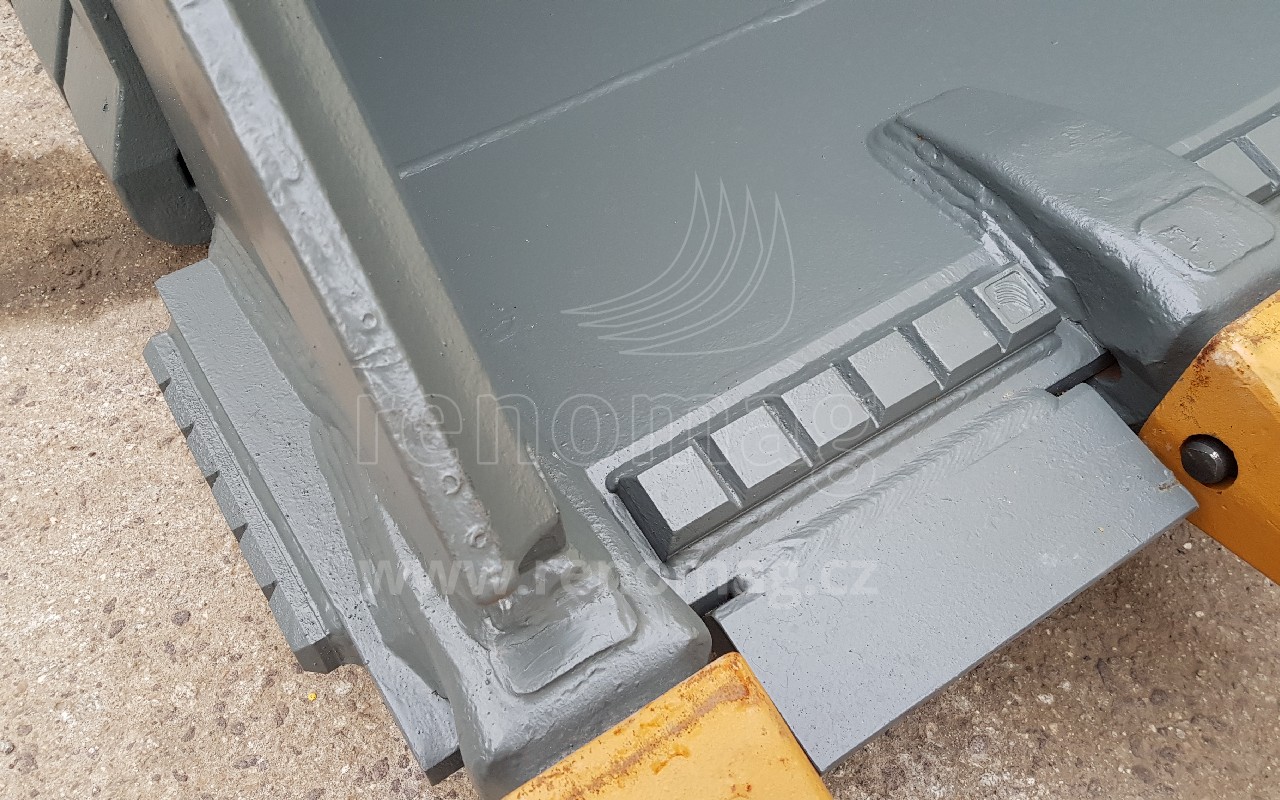

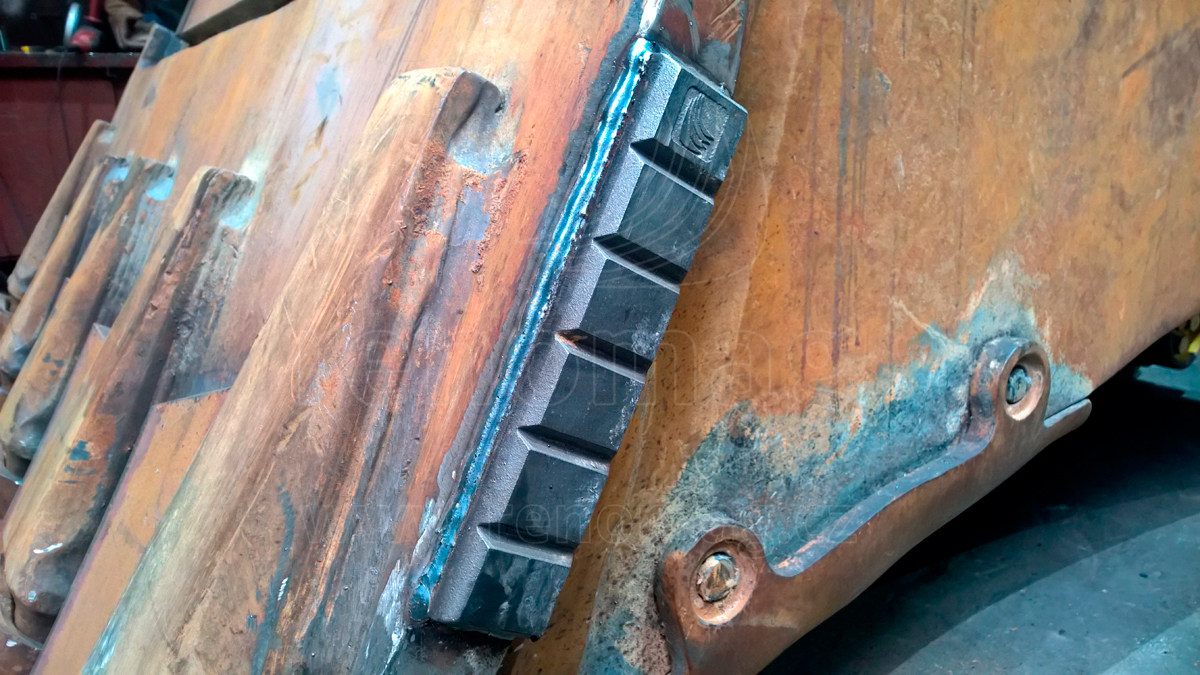

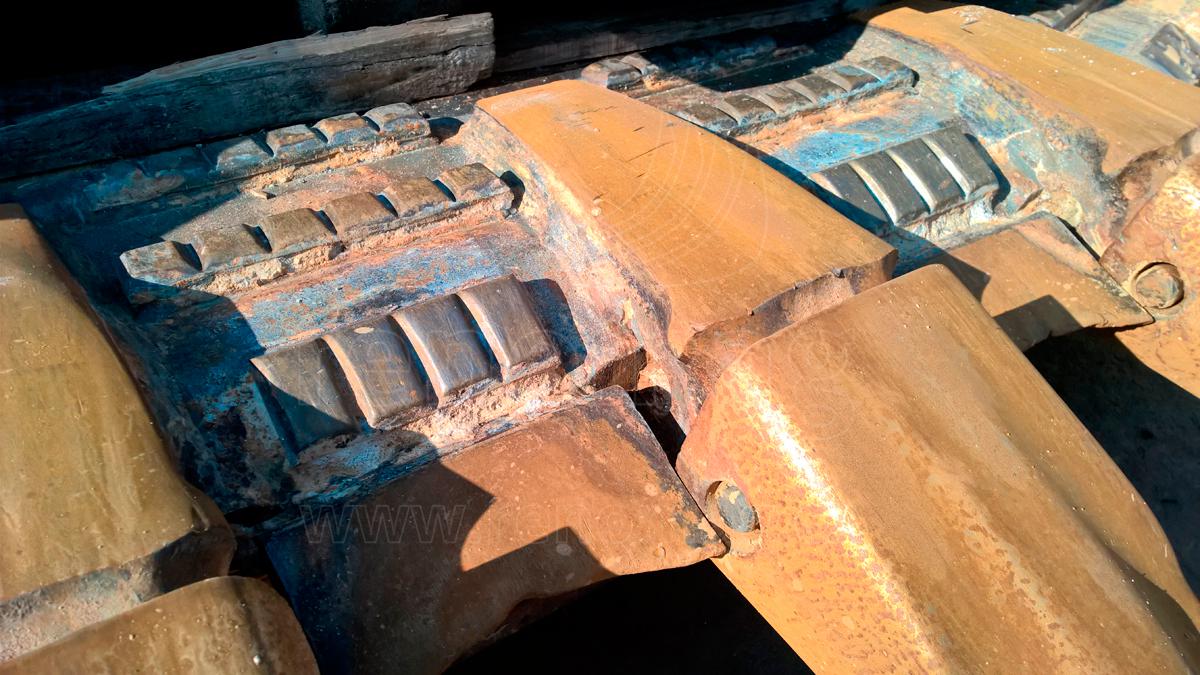

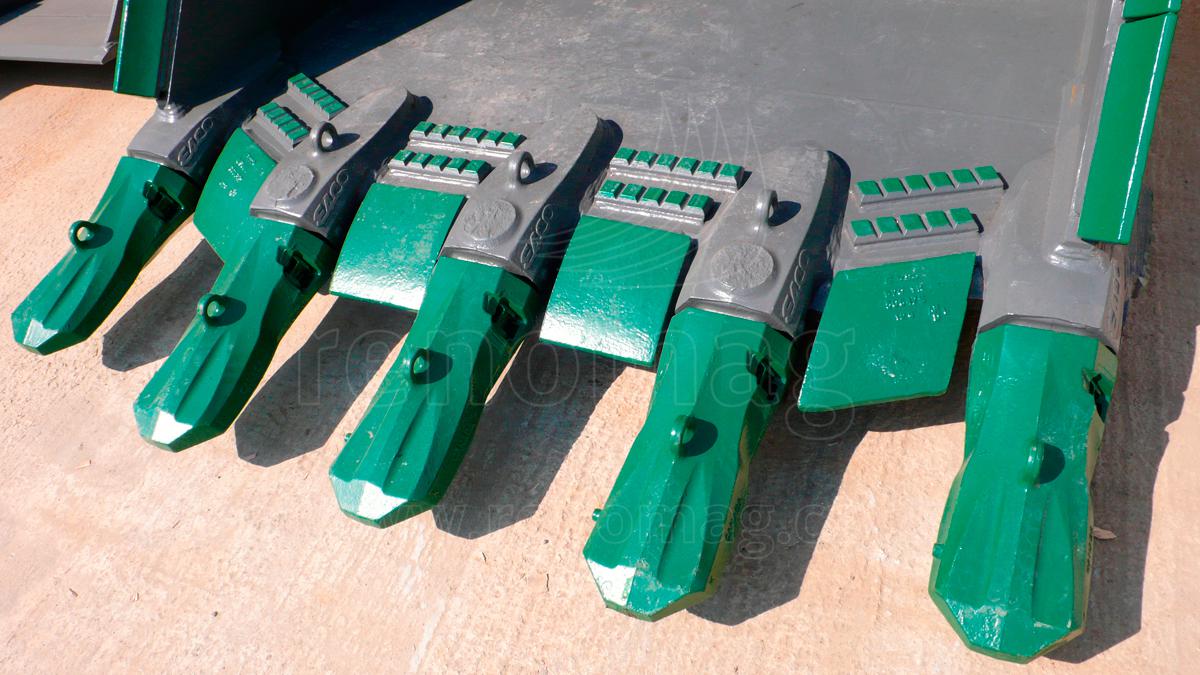

Unikátní formovatelné perforované otěruvzdorné bloky (čokolády) nabízíme v mnoha rozměrech a jejich použití je velice variabilní. Mohou být ohýbány a umístěny na zakřivené povrchy a díky perforaci jsou i snadno dělitelné bruskou za účelem přizpůsobení potřebné velikosti. Využití naleznou zejména při ochraně vůči otěru na lžících rýpadel, lopatách nakladačů, na činných částech kladiv, čelistech a vstupních otvorech drtičů, nebo mnoha dalších průmyslových aplikacích.

  • připomíná tvarem čokoládu
  • vrstva materiálu s vysokou tvrdostí a otěruvzdorností je v horní, jehlanovité části
  • blok „tabulek” lze navařit na podklad jako celek, nebo postupně – jako čokoládu – po jednotlivých tabulkách, přičemž měkkou spodní vrstvu lze i mírně ohýbat, což přidává další možnosti využití
Označení RENOMAG Velikost (v mm) Rozměry (v mm) Hmotnost (v kg)
A B C D
XRC25 240 × 25 × 23 240 25 15 23 0,9
XRC40 240 × 40 × 23 240 40 15 23 1,5
XRC50 240 × 50 × 23 240 50 15 23 1,9
XRC65 240 × 65 × 23 240 65 15 23 2,5
XRC80 240 × 80 × 23 240 80 15 23 3,2
XRC90 240 × 90 × 23 240 90 15 23 3,5
XRC100 240 × 100 × 23 240 100 15 23 3,9
XRC130 240 × 130 × 23 240 130 15 23 5,4
XRC150 240 × 150 × 23 240 150 15 23 6

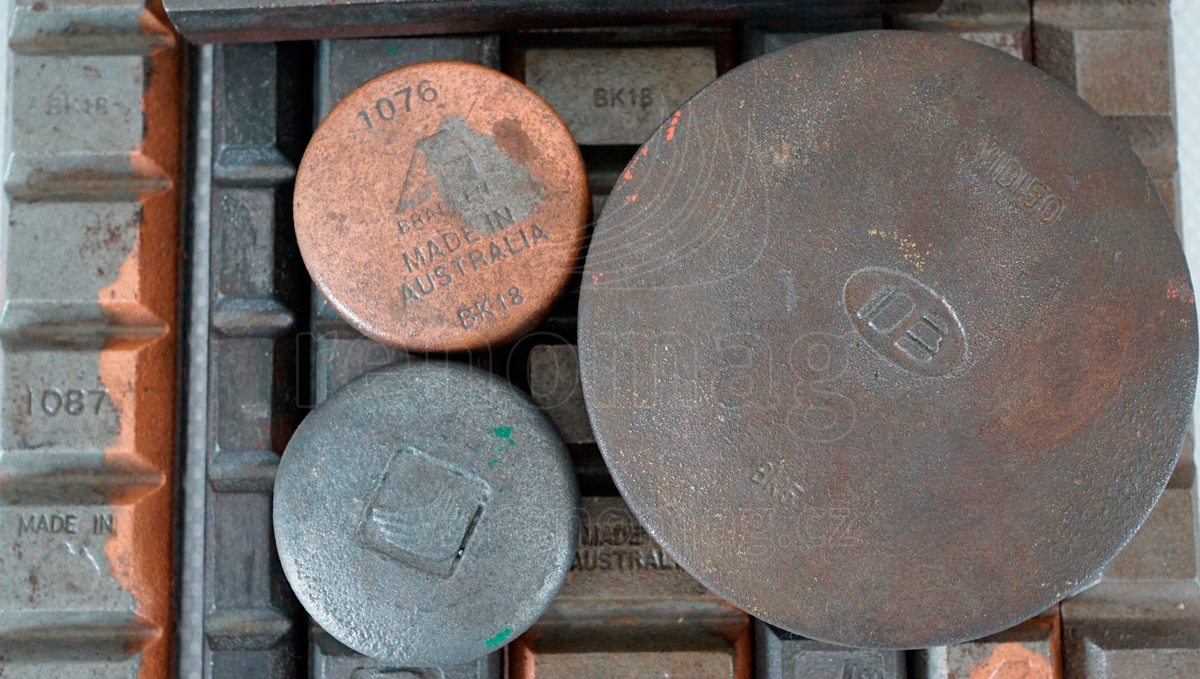

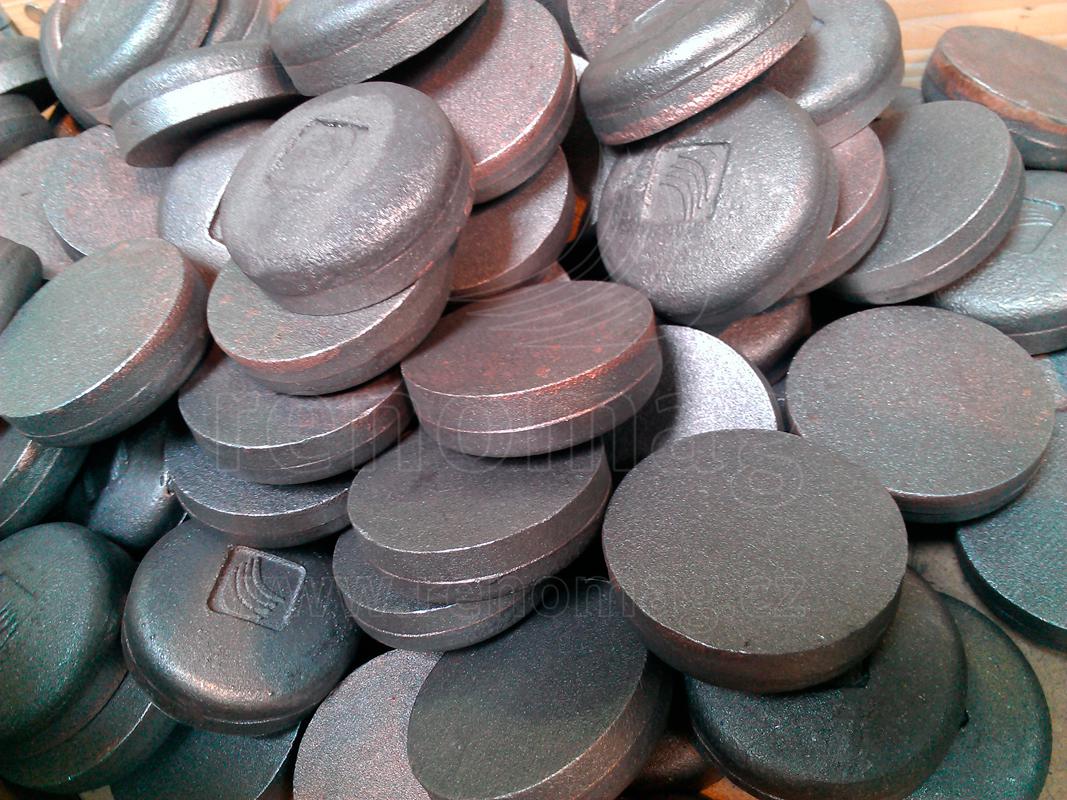

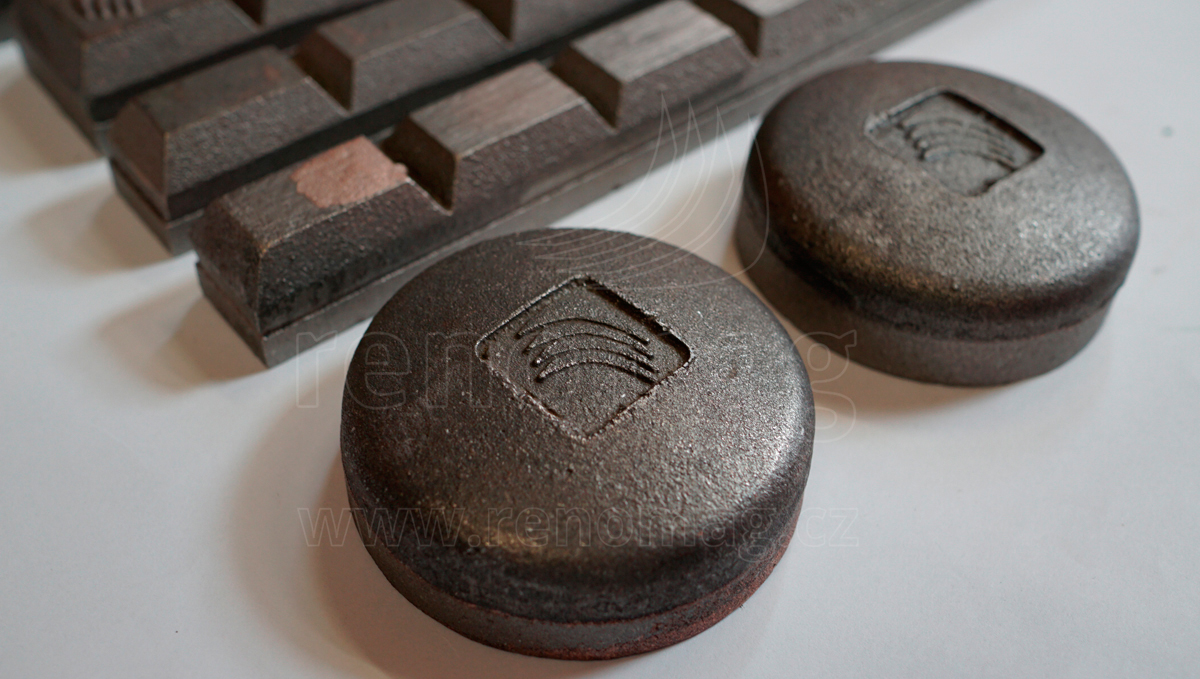

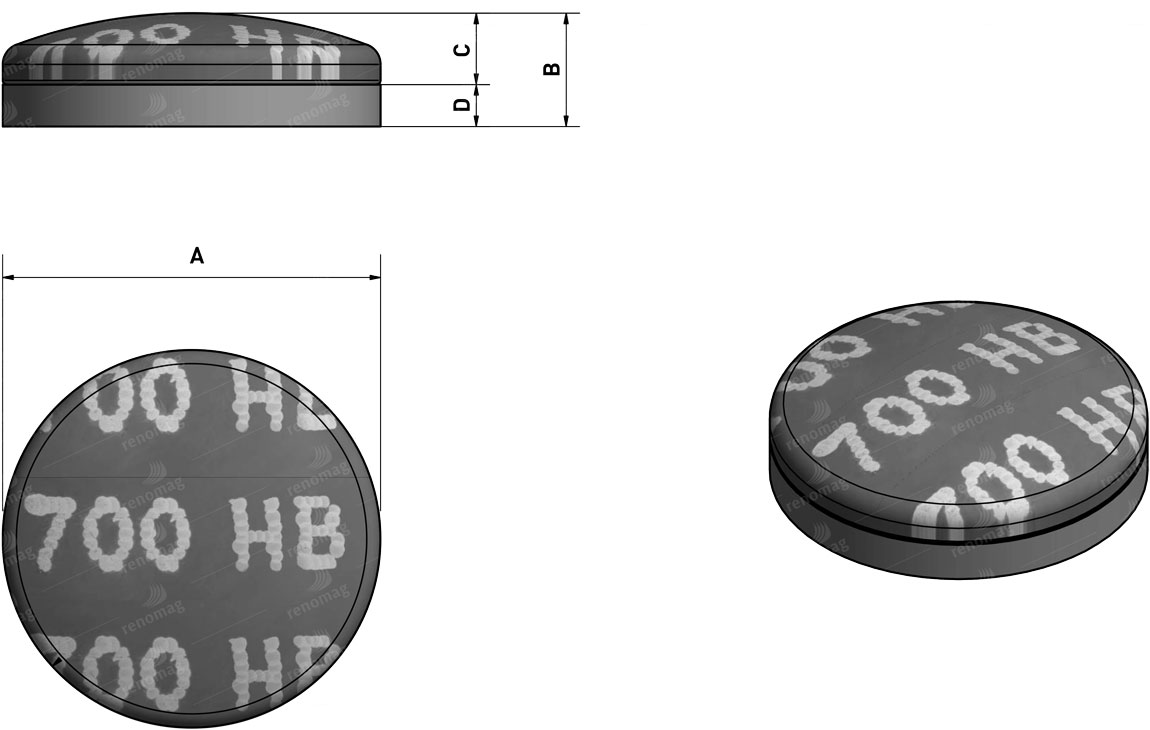

Bloky kruhové („tlačítka”)

Kruhový tvar usměrňuje tok materiálu, vypouklý povrch odklání směr působení abraze a je odolný vůči rázům. K dispozici je několik velikostí pro snadnou volbu dle rozměru plochy, kterou velmi účinně ochrání před otěrem. Nejčastější je aplikace na boky lžic rýpadel a lopat nakladačů při těžbě v lomech.

  • kruhový vyklenutý tvar s fazetou, který poskytuje maximální ochranu vůči abrazi a odklání účinky rázů
  • při navaření je tato forma ideální pro minimalizaci rizika vzniku možných trhlin v základním materiálu
  • je určen zejména pro lžíce bagrů
  • prvek tvaru tlačítka má velkou vrstvu materiálu s vysokou tvrdostí a otěruvzdorností nanesenou jako vrchní korunku na kruhovém základním svařitelném materiálu
Označení RENOMAG Velikost (průměr × výška) v mm Rozměry (v mm) Hmotnost (v kg)
A B C D
XRB60 60 × 27 60 27 17 10 0,7
XRB75 75 × 27 75 27 17 10 0,8
XRB90 90 × 27 90 27 17 10 1,4
XRB110 110 × 32 110 32 20 12 2,1
XRB115 115 × 32 115 32 20 12 2,5
XRB150 150 × 41 150 41 25 16 5,7

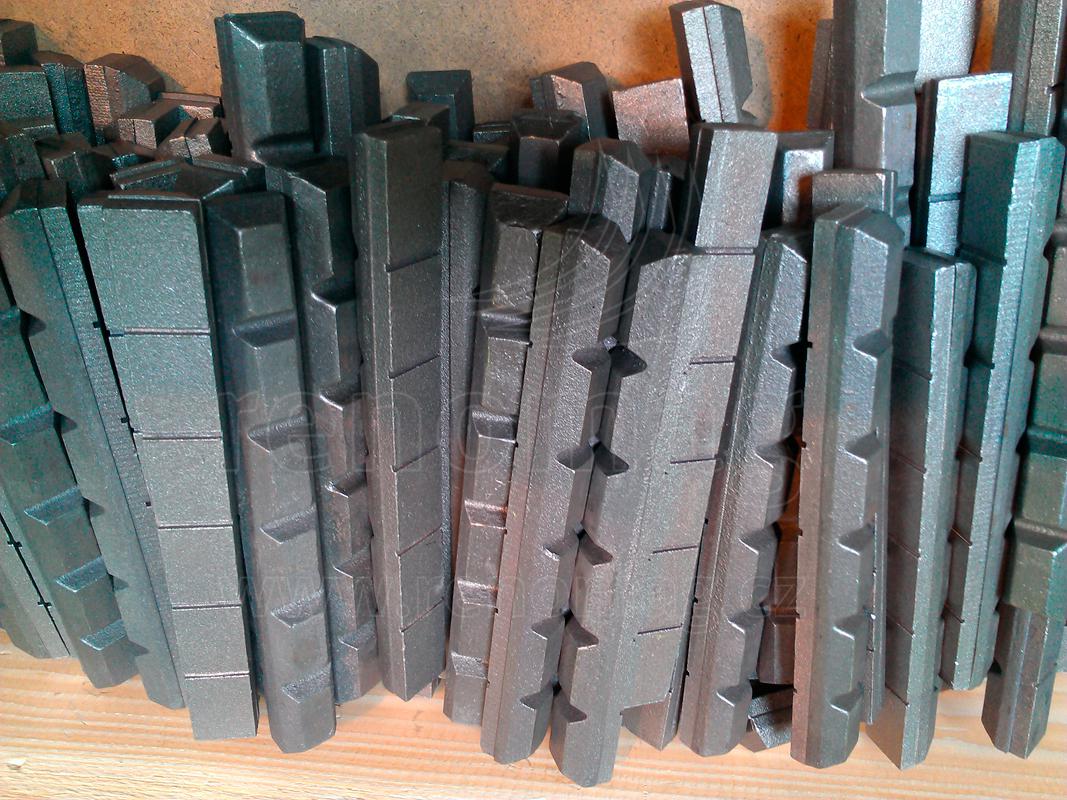

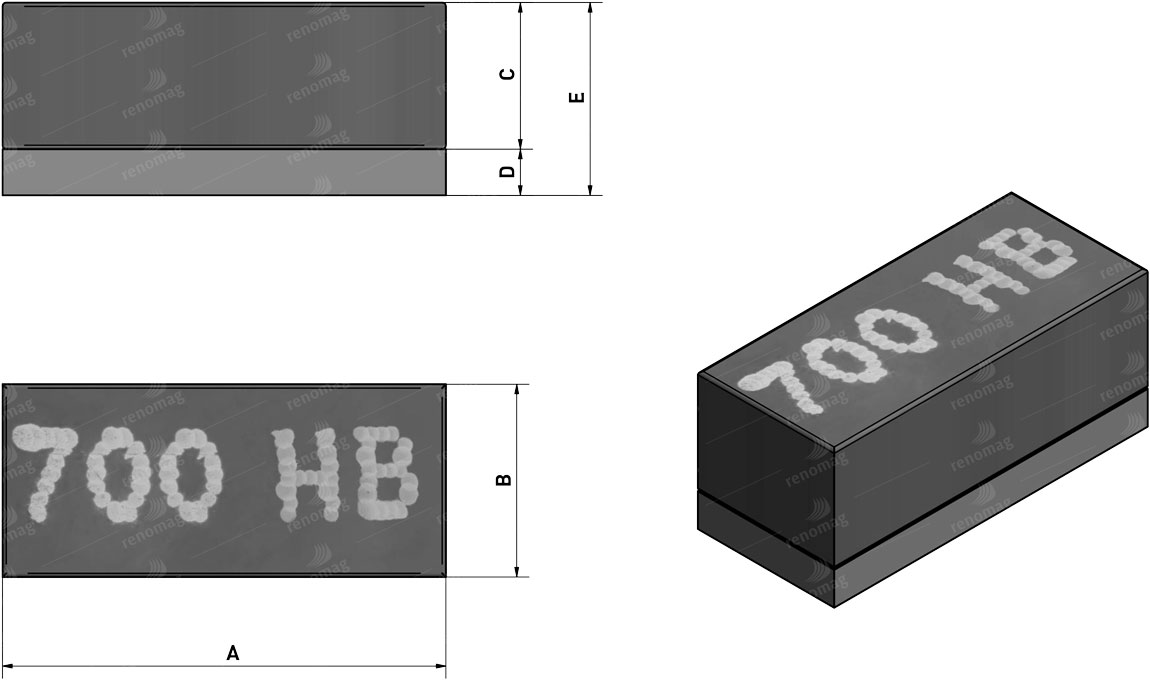

Bloky obdélníkové

Bloky obdélníkové s vysokou vrstvou otěruvzdorného materiálu najdou uplatnění tam, kde není velké namáhání rázy a je možná instalace na rovný povrch (nelze je ohýbat). Mohou být využity například na hrany boků lopat nakladačů pracujících se sypkým abrazivním materiálem a jiné podobné aplikace.

  • tvar hranolu s masivní vrstvou otěruvzdorného materiálu
  • slouží jako přídavná ochrana v prostředí s velkou abrazí a relativně malým namáháním rázem pro rovné povrchy (nelze ohýbat)
  • jedná se o materiál s vysokou tvrdostí a otěruvzdorností, který je nanesen na tenké spodní svařitelné straně kvádru
Označení RENOMAG Velikost (v mm) Rozměry (v mm) Hmotnost (v kg)
A B C D E
XRS200A 200 × 25 × 25 200 25 15 10 25 1,0
XRS300A 300 × 25 × 25 300 25 15 10 25 1,5
XRS115 115 × 50 × 50 115 50 38 12 50 2,3
XRS150A 150 × 50 × 50 150 50 40 10 50 2,9
XRS230 230 × 50 × 50 230 50 38 12 50 4,5
XRS432 432 × 50 × 50 432 50 38 12 50 8,5
XRS150B 150 × 75 × 39 150 75 29 10 39 3,4
XRS150C 150 × 75 × 50 150 75 40 10 50 4,4





Bloky deskové („třecí”)

Bloky deskové pro ochranu proti abrazi vyniknou zejména při potřebě ochránit velké rovné plochy v místech, kde dochází k intenzivnímu tření a opotřebení abrazivním materiálem.

Označení RENOMAG Typ Velikost (v mm) Rozměry (v mm) Hmotnost (v kg)
A B C D E
XRD1-214 1 214 × 101 × 34 214 101 22 12 34 5,1
XRD1-302 302 × 101 × 34 302 101 22 12 34 7,3
XRD1-154 154 × 101 × 34 154 101 22 12 34 3,7
XRD1-279 279 × 75 × 34 279 75 22 12 34 6,1
XRD2-214L 2 214 × 101 × 34 214 101 22 12 34 5,9
XRD2-214R 214 × 101 × 34 214 101 22 12 34 5,9
XRD2-302L 302 × 101 × 34 302 101 22 12 34 8,4
XRD2-302R 302 × 101 × 34 302 101 22 12 34 8,4
XRD2-154L 154 × 101 × 34 154 101 22 12 34 4,2
XRD2-154R 154 × 101 × 34 154 101 22 12 34 4,2
XRD3-250A 3 250 × 150 × 45 250 150 20 25 45 13,1
XRD3-200 200 × 150 × 45 200 150 20 25 45 10,5
XRD3-250B 250 × 250 × 45 250 250 20 25 45 21,9

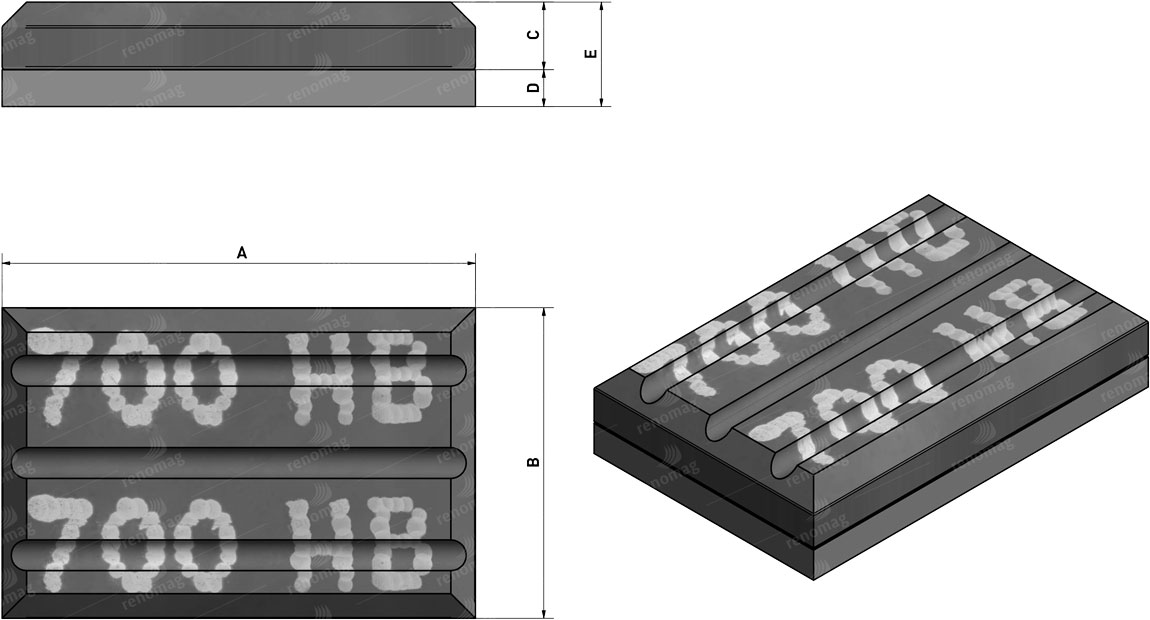

TYP 1

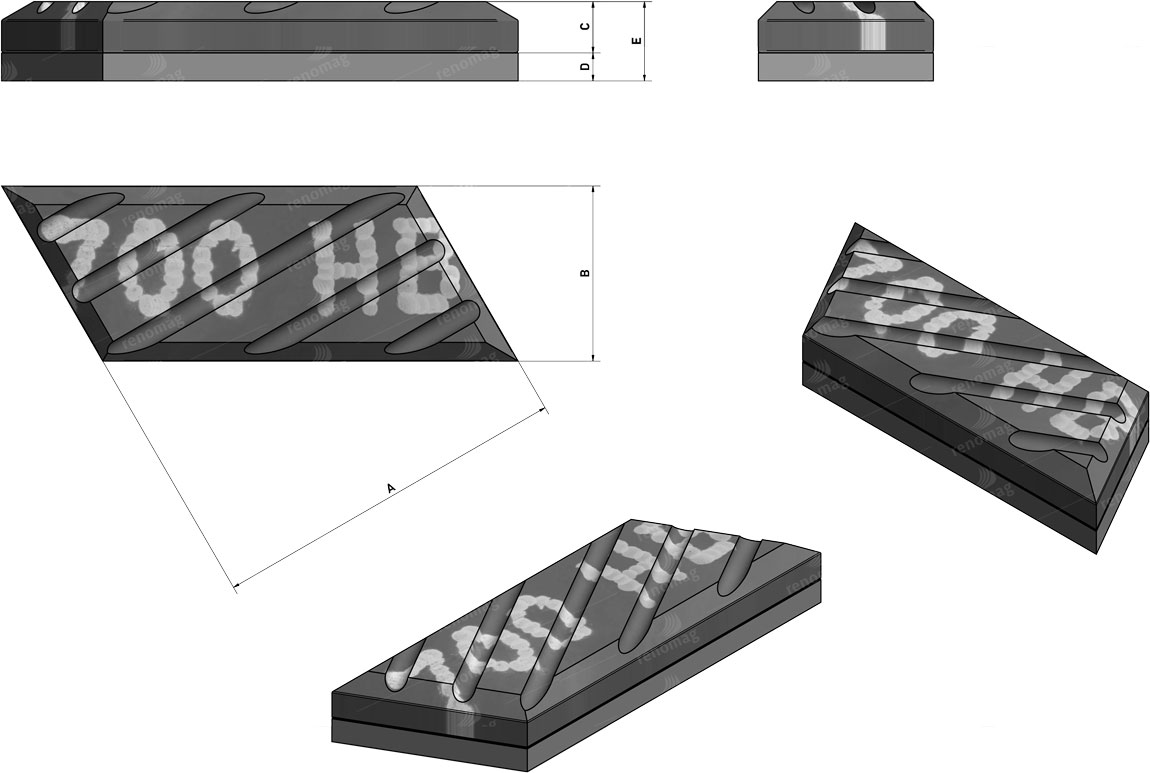

TYP 2

TYP 3


Všechny typy otěruvzdorných bloků je možné dodat také v rozměrech na základě vašich specifických požadavků.
