Zweikomponentige Chromkarbid Blöcke 700 HB
Abnutzungstempo und Abnutzungsmaß sind von Bedingungen in welchen die Maschine arbeitet, Fördermaterial, Temperatur und Arbeitsweise abhängig. Um den durch Verschleiß verursachte Materialschwund zu minimieren, werden für die Konstruktion der Löffel und Schaufeln Bleche aus Verschleißfestem Stahl gebraucht. Es handelt sich in der Regel um Materialien von einer Härte 400, 450 oder 500 HB, die mehrfach längere Lebensdauer als auch Festigkeit im Vergleich mit üblichem Konstruktionsmaterial besitzen. Es gibt auch Fälle, wo nicht einmal dieser Schutz genügt, oder es nötig ist, die Ausfallzeit wegen einer Reparatur zu verlängern. Für diese Fälle liefern wir mehrere Produkttypen aus Kompositmaterialien, die Chromkarbide enthalten. Diese Produkte stellen eine kreative, effektive und preisgünstige Lösung für die durch Verschleiß beanspruchten Maschinenteile dar, wo deren Nutzungsdauer im Vergleich mit gehärteten Blechen mehrfach länger ist.
Das an einer gut schweißbaren Unterlage angebrachte Kompositmaterial ist höchst verschleißfest und besitzt die Härte mindestens von 700 HB. Die Komponenten werden im Sortiment von zahlreichen Formen und Größen geliefert.
- alle Blöcke zeichnen sich durch die Härte von 700 HB aus
- die Blöcke enthalten Chromkarbid, welcher in der auf der schweißbaren Plattform angebrachten Matrize gebunden ist
- alle Teile sind dank einer Eisenkomponente magnetisch
- sind auch für die Arbeit in den 700 Grad übersteigenden Temperaturen geeignet
Die zweikomponentigen Kompositmaterialien vom populärsten Ausmaß liefern wir umgehend, direkt aus unserem Lager. Ein weiteres breites Sortiment können wir dank unserer Zusammenarbeit mit den prominenten Herstellern in kurzer Zeit liefern.

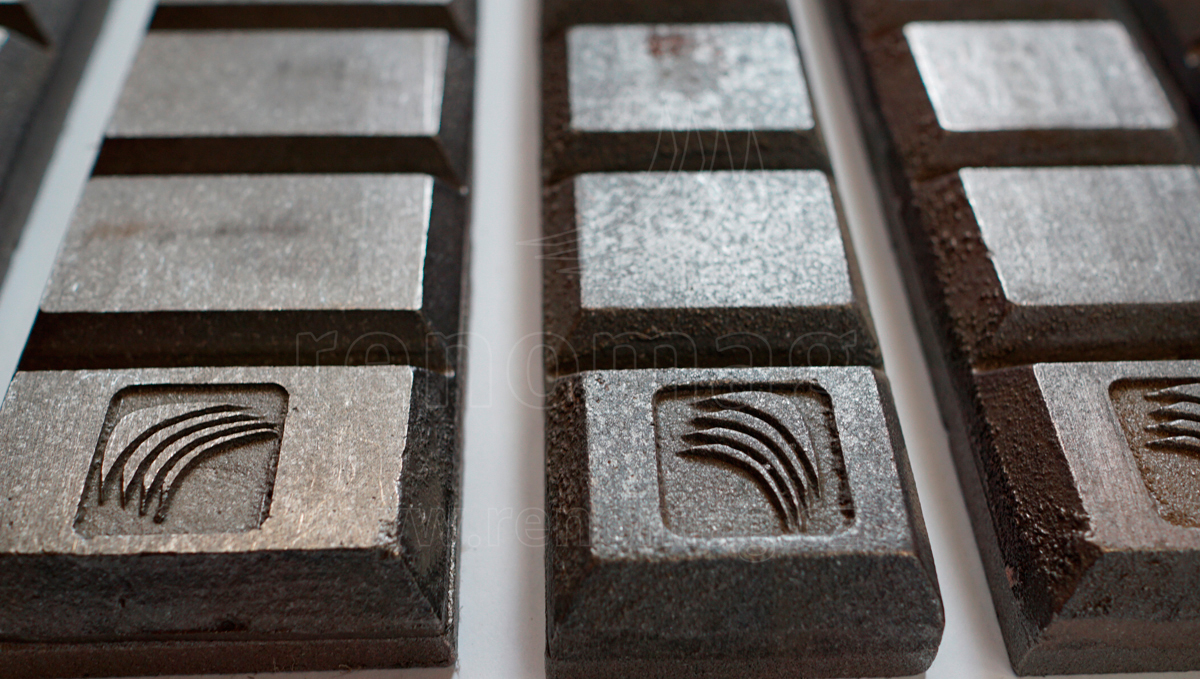

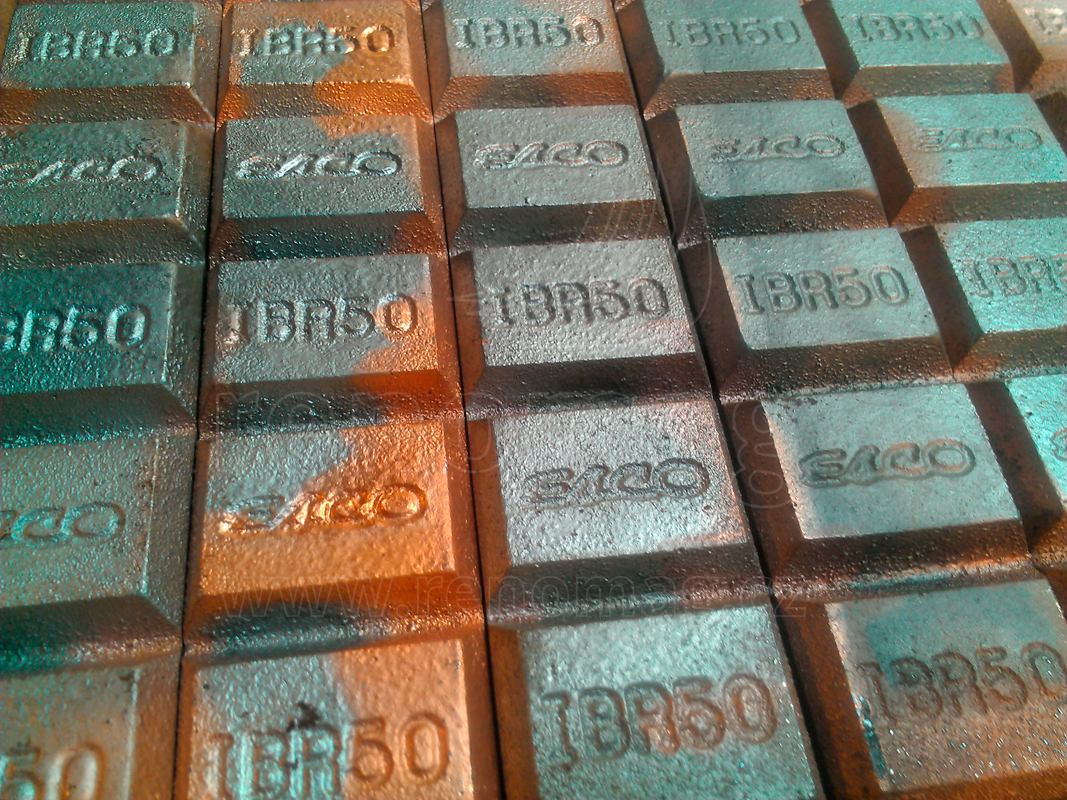

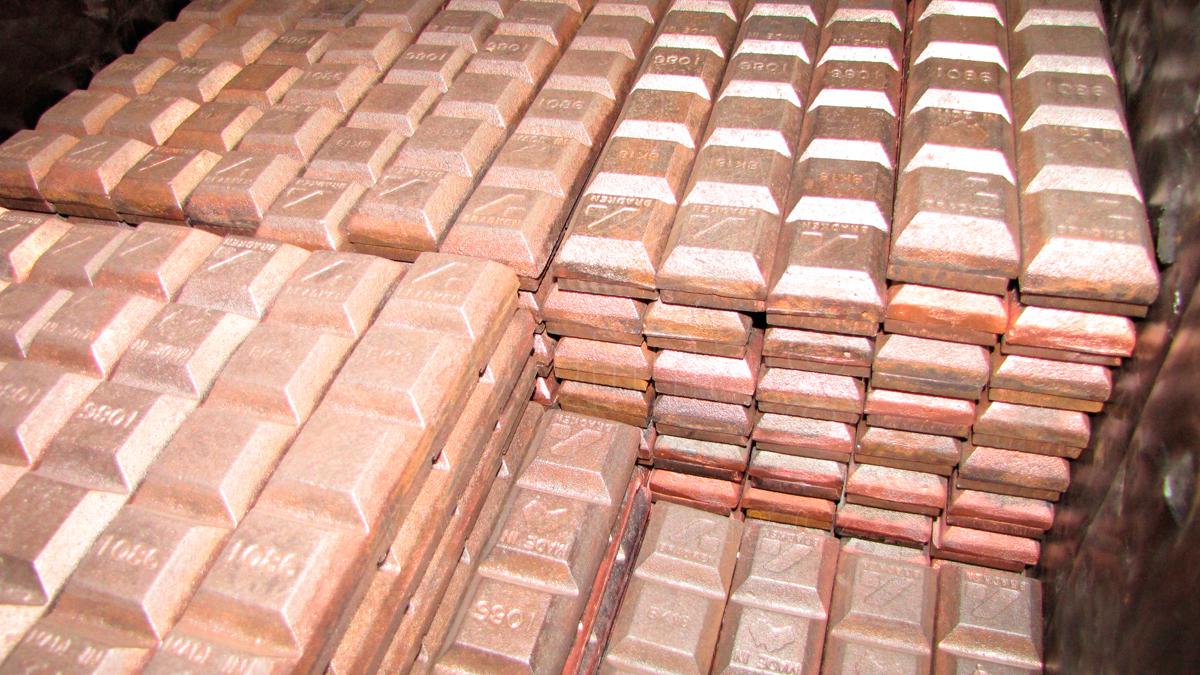

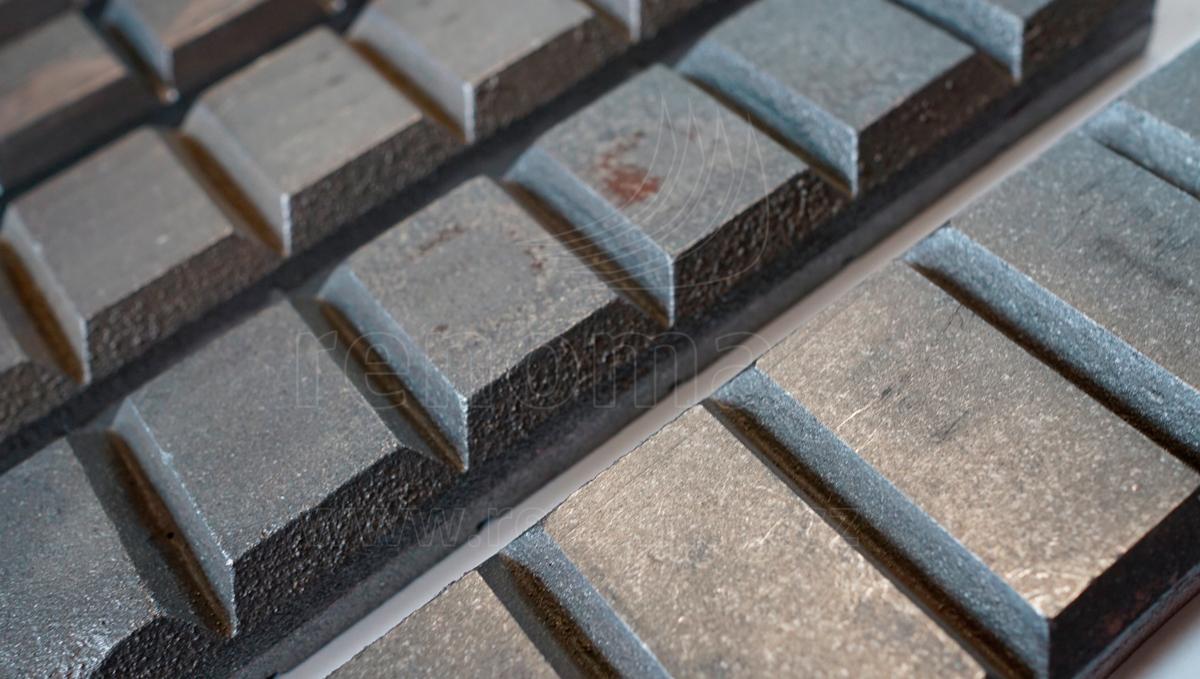

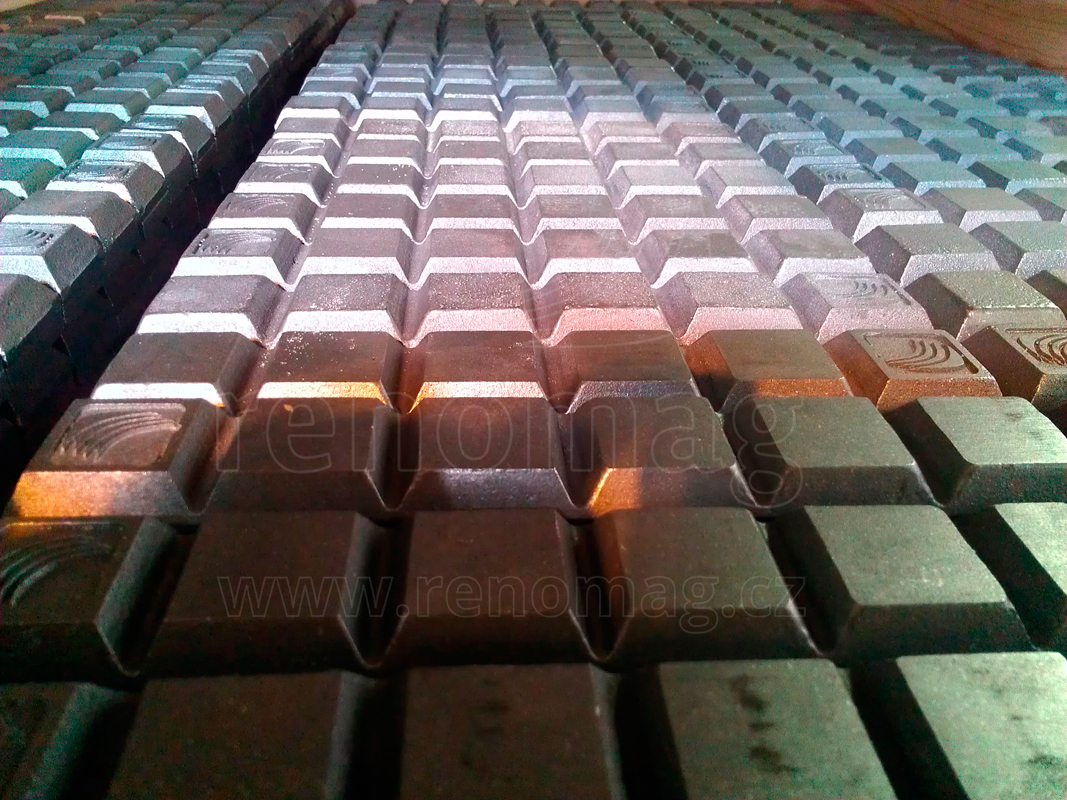

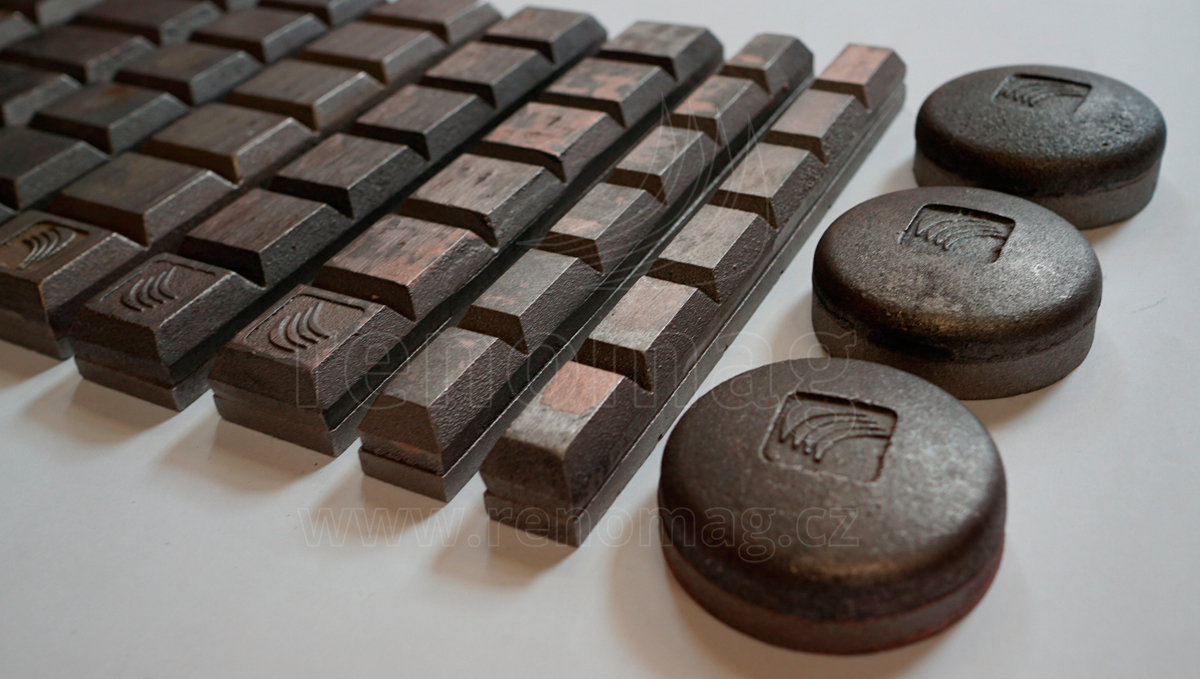

Perforierte Blöcke („Schokoladen“)

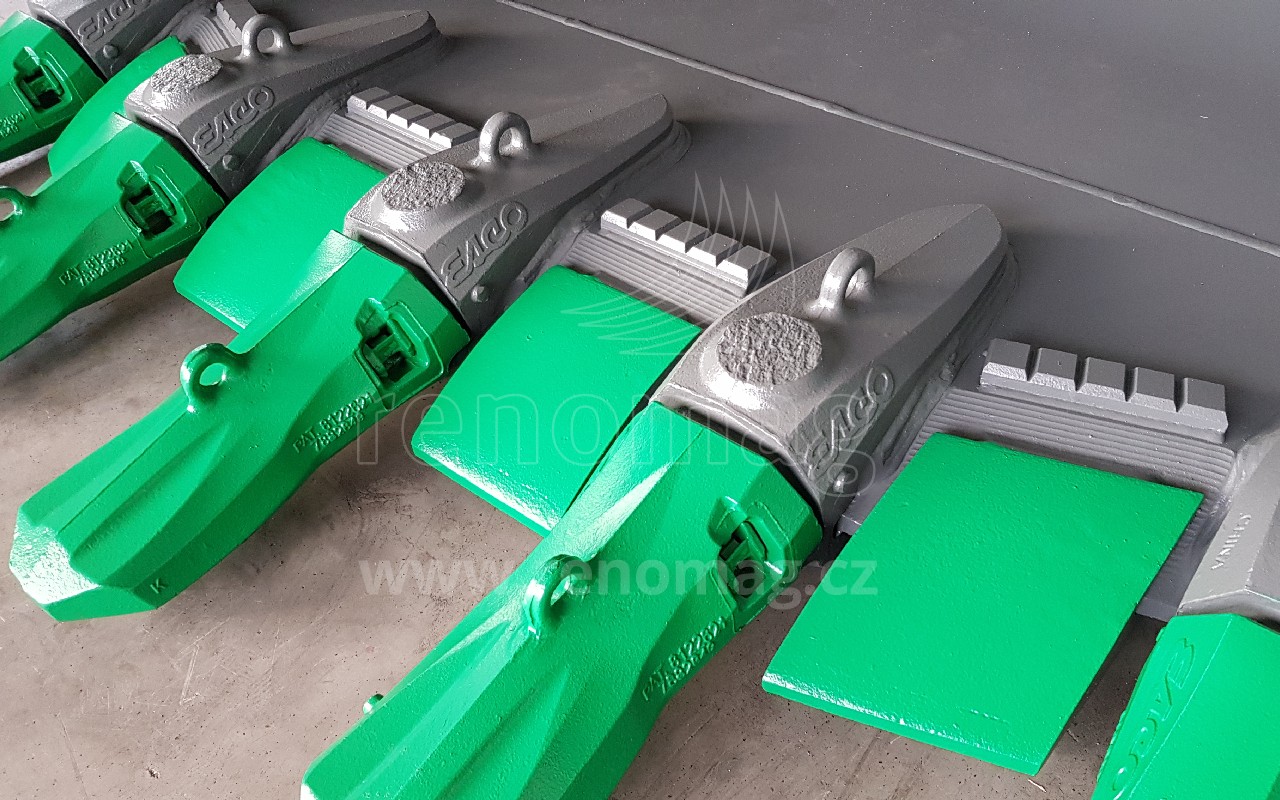

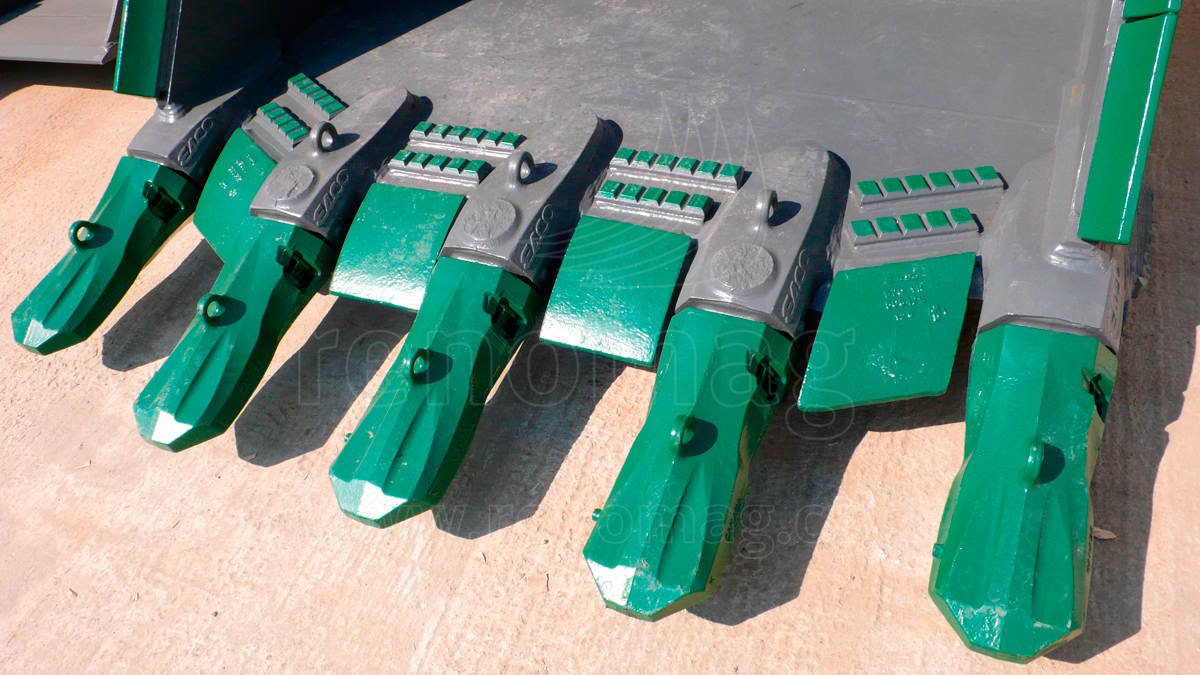

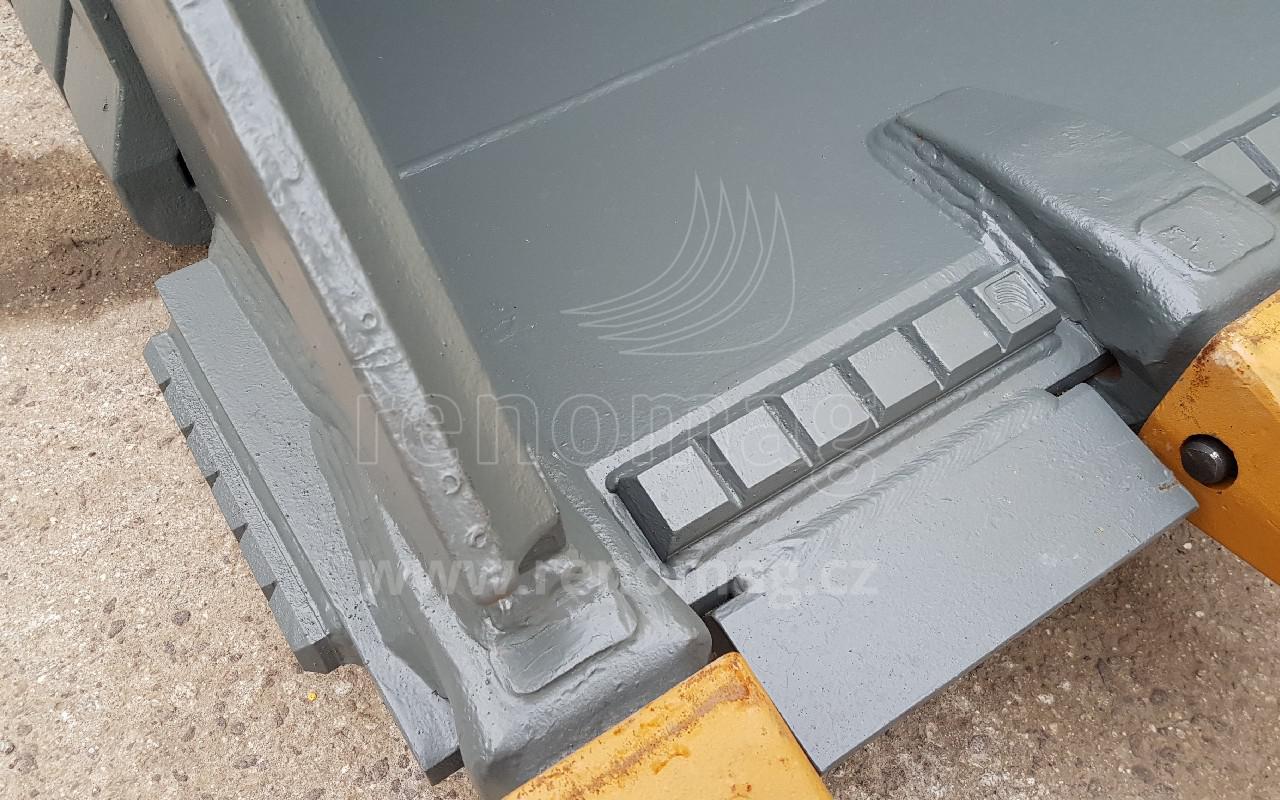

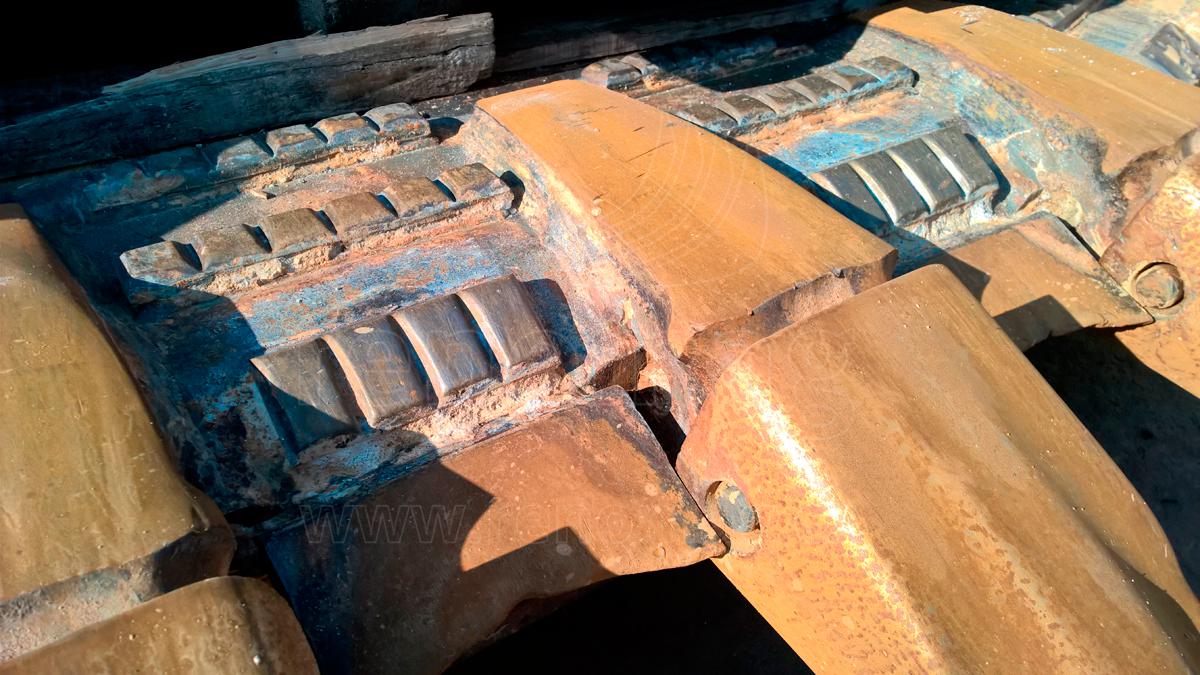

Unikale, formbare, perforierte verschleißfeste Blöcke (Schokoladen) bieten wir in diversem Ausmaß und ihre Verwendung ist sehr variabel. Sie können gebogen und an gebogene Oberflächen befestigt werden, dank Perforierung sind sie auch durch Schleifmaschine leicht trennbar, falls die Größe angepasst werden soll. Ihre Anwendung finden sie vor allem beim Verschleißschutz an Baggerlöffeln, Laderschaufeln, an tätigen Hammerteilen, an Backen und Eingangsöffnungen von Brechern oder an vielen weiteren industriellen Applikationen.
- mit seiner Form erinnert an eine Tafel Schokolade
- der Beschlag aus hartem verschleißfestem Material befindet sich in der oberen pyramidenförmigen Schicht

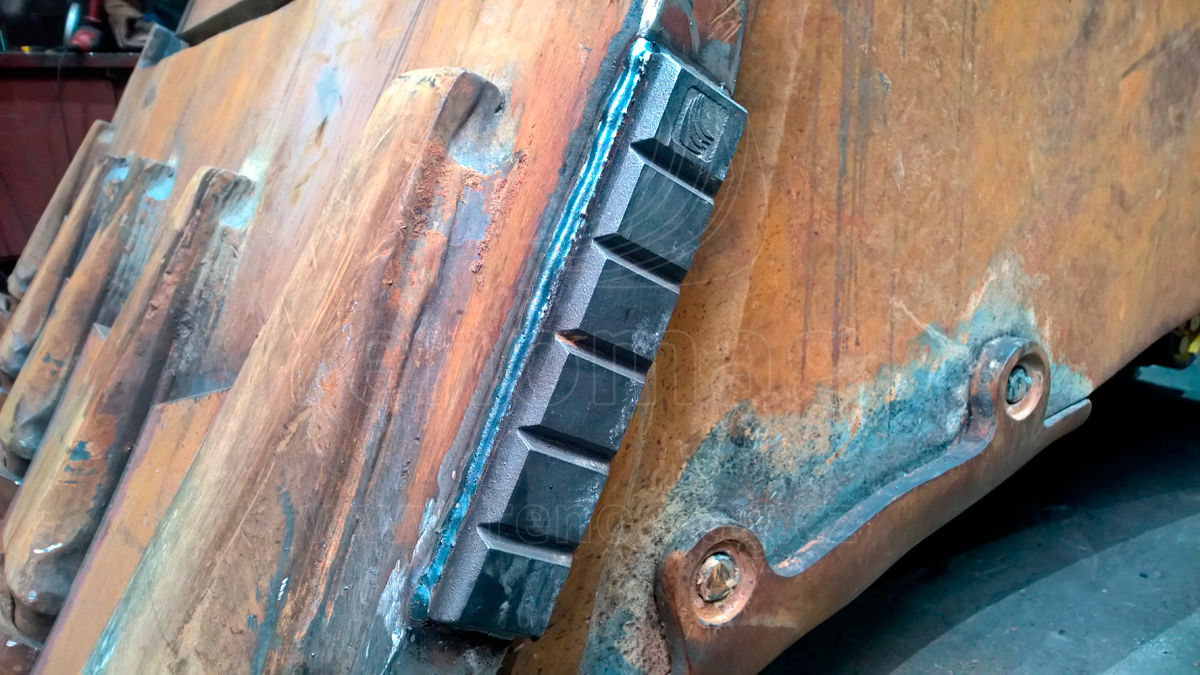

- der Tafelblock kann auf die Unterlage entweder als ein Ganzes angeschweißt werden oder schrittweise – wie Schokolade – einzelne Segmente nacheinander, wobei die untere weiche Schicht sanft biegsam ist, was die Vielseitigkeit bezüglich Anwendung erweitert
Bezeichnung RENOMAG | Größe (mm) |
Abmessungen (mm) | Gewicht (kg) | |||
---|---|---|---|---|---|---|
A | B | C | D | |||
XRC25 | 240 × 25 × 23 | 240 | 25 | 15 | 23 | 0,9 |
XRC40 | 240 × 40 × 23 | 240 | 40 | 15 | 23 | 1,5 |
XRC50 | 240 × 50 × 23 | 240 | 50 | 15 | 23 | 1,9 |
XRC65 | 240 × 65 × 23 | 240 | 65 | 15 | 23 | 2,5 |
XRC80 | 240 × 80 × 23 | 240 | 80 | 15 | 23 | 3,2 |
XRC90 | 240 × 90 × 23 | 240 | 90 | 15 | 23 | 3,5 |
XRC100 | 240 × 100 × 23 | 240 | 100 | 15 | 23 | 3,9 |
XRC130 | 240 × 130 × 23 | 240 | 130 | 15 | 23 | 5,4 |
XRC150 | 240 × 150 × 23 | 240 | 150 | 15 | 23 | 6 |
![](../static/_user/produkty-foto-obsah/Bloky-dvouslozkove-chromkarbidove-700-HB/Bloky-perforovane-cokolady.jpg)

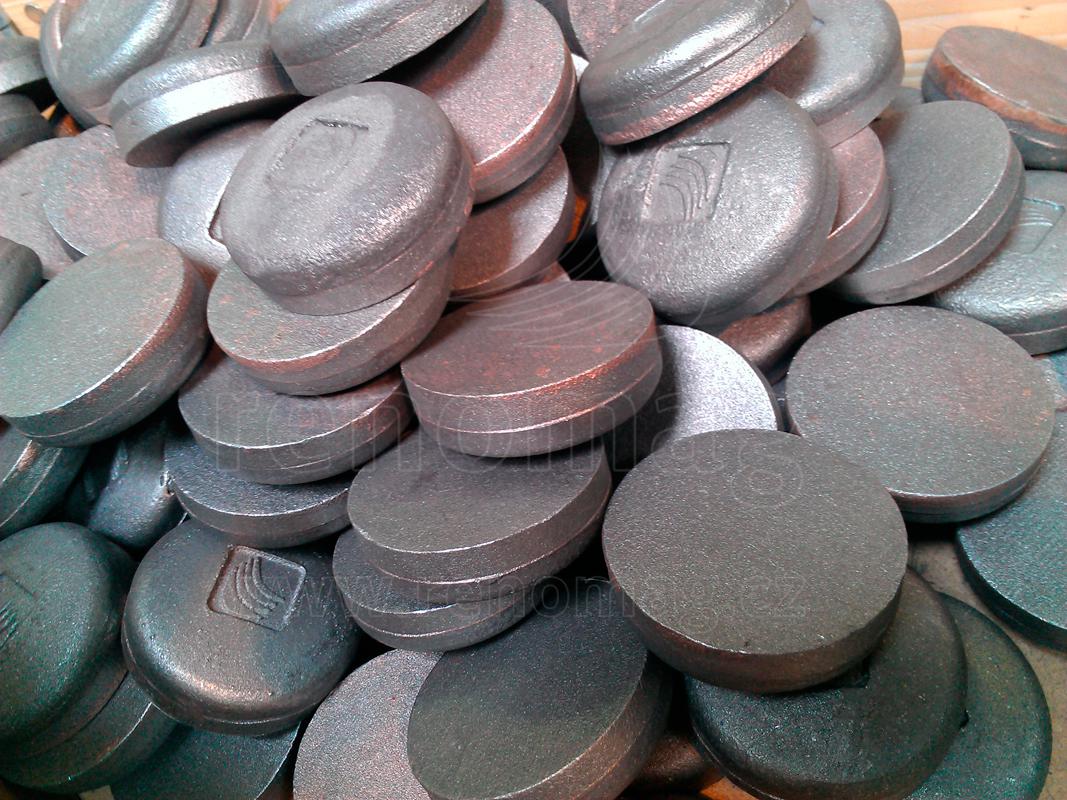

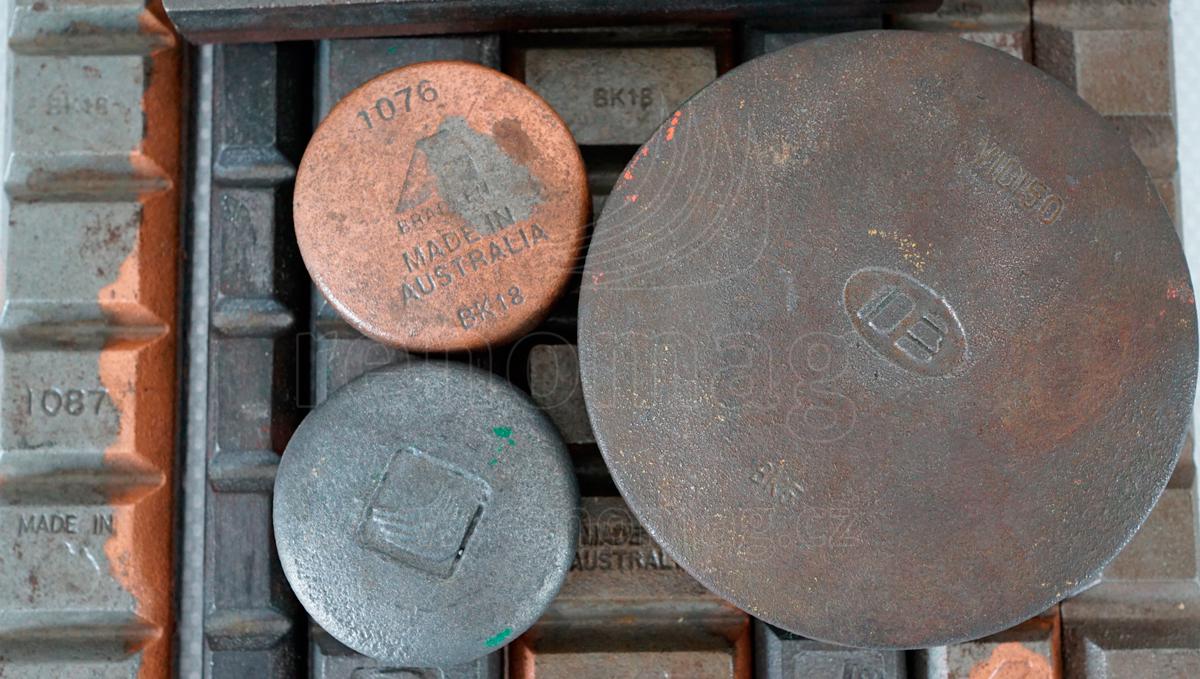

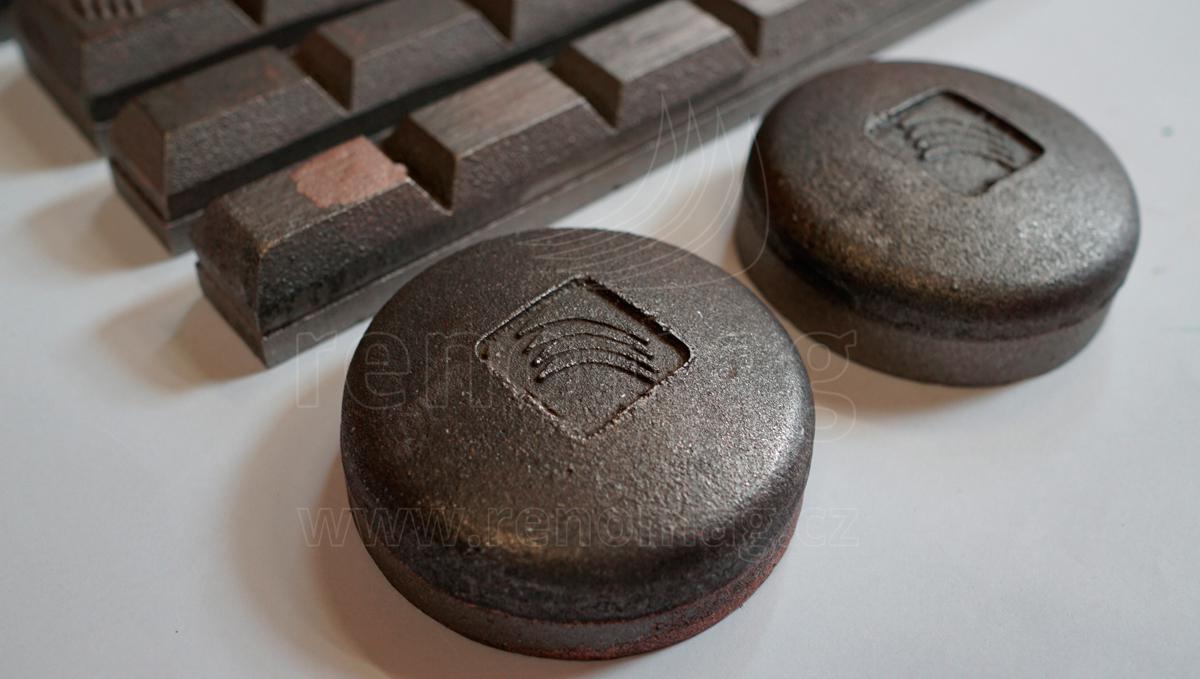

Kreisförmige Blöcke („Knöpfe”)

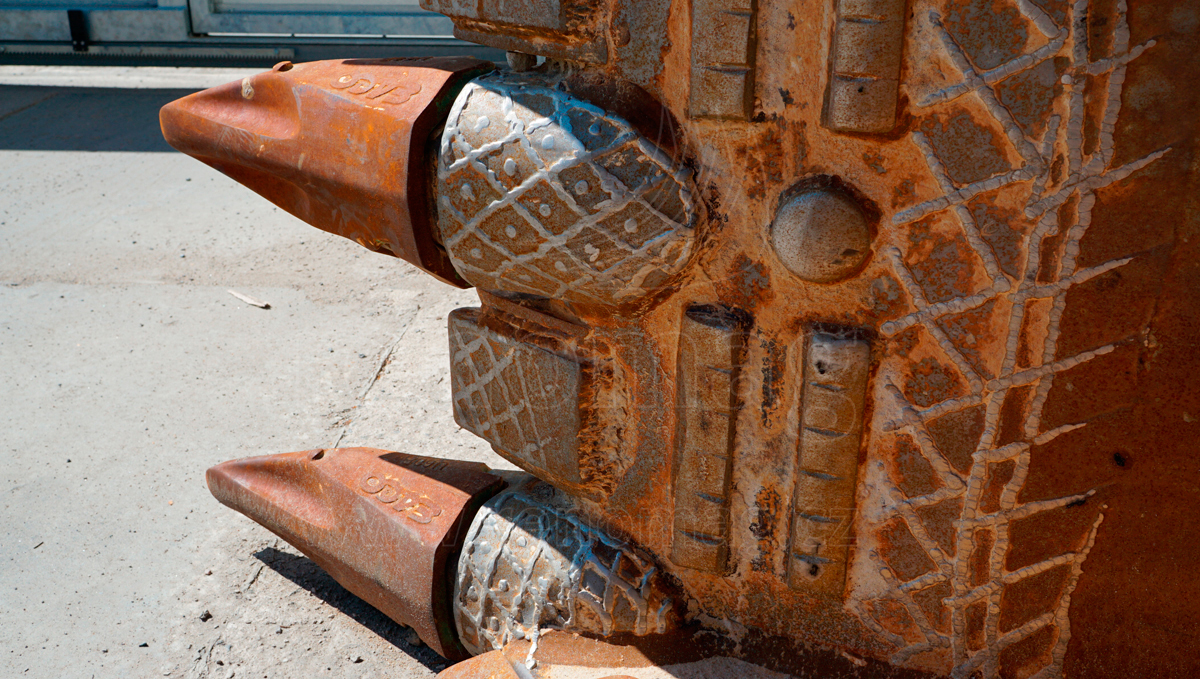

Die Kreisförmige Form lenkt den Materialstrom, die konvexe Oberfläche lenkt die Verschleißwirkung ab und ist stoßbeständig. Zur Verfügung gibt es mehrere Größen für eine einfache Wahl je nach dem Flächenausmaß. Die Fläche wird dadurch gegen Verschleiß wirksam geschützt. Am häufigsten ist die Applikation an Seiten der Baggerlöffel und Laderschaufeln bei der Förderung in Steinbrüchen.
- die kreisförmige gewölbte Form mit einer Facette, die einen guten Schutz gewährt und Prallwirkungen ablenkt
- beim Anschweißen minimiert diese Form das Rissrisiko bezüglich Grundmaterials
- bestimmt vor allem für Baggerlöffel
- Knopfförmiges Element hat eine hohe Schicht aus hartem und verschleißfestem Material von einer hohen Härte und Verschleißfestigkeit, die ganz oben als eine Krone mit Umfassungsfacette auf dem schweißbaren Grundmaterial aufgetragen ist.
Bezeichnung RENOMAG | Größe (mm) | Abmessungen (mm) | Gewicht (kg) | |||
---|---|---|---|---|---|---|
A | B | C | D | |||
XRB60 | 60 × 27 | 60 | 27 | 17 | 10 | 0,7 |
XRB75 | 75 × 27 | 75 | 27 | 17 | 10 | 0,8 |
XRB90 | 90 × 27 | 90 | 27 | 17 | 10 | 1,4 |
XRB110 | 110 × 32 | 110 | 32 | 20 | 12 | 2,1 |
XRB115 | 115 × 32 | 115 | 32 | 20 | 12 | 2,5 |
XRB150 | 150 × 41 | 150 | 41 | 25 | 16 | 5,7 |
![](../static/_user/produkty-foto-obsah/Bloky-dvouslozkove-chromkarbidove-700-HB/Bloky-kruhove-tlacitka.jpg)

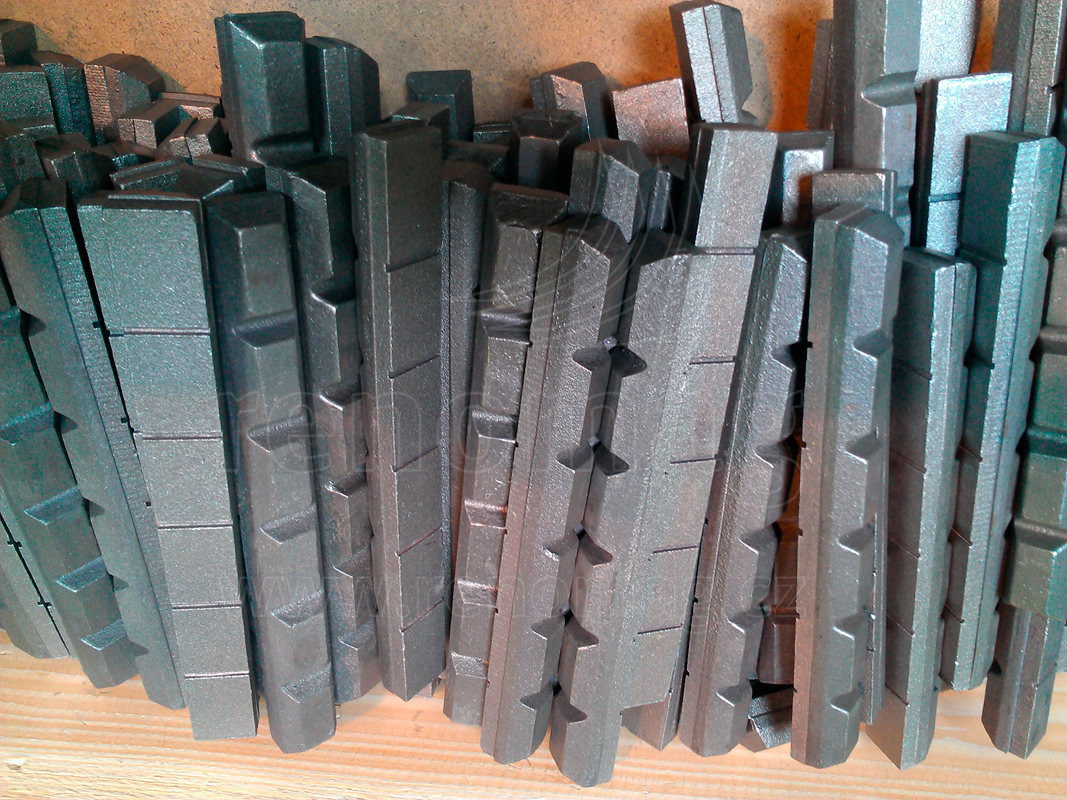

Rechtecksförmige Blöcke
Die rechtecksförmigen Blöcke mit einer hohen Schicht aus verschleißfestem Material finden ihre Anwendung bei Arbeiten, wo es keine große Prallbelastung gibt und eine Installation auf gerade Oberfläche möglich ist (die Blöcke sing unbiegsam). Sie können z. B. an Kanten von Seiten der Lagerschaufeln, die mit abrasivem Schüttmaterial arbeiten und für weitere Applikationen angewendet werden.
- rechteckförmig, mit massiver Schicht von verschleißfestem Material
- es dient als ein Zusatzschutz in Umgebungen mit einer hohen Abrasion und relativ niedriger Prallbelastung für gerade Oberflächen (nicht biegsam)
- es handelt sich um Material von höher Härte und Verschleißbeständigkeit, das an der dünnen schweißbaren Seite des Rechtecks aufgetragen ist.
Bezeichnung RENOMAG | Größe (mm) | Abmessungen (mm) | Gewicht (kg) | ||||
---|---|---|---|---|---|---|---|
A | B | C | D | E | |||
XRS200A | 200 × 25 × 25 | 200 | 25 | 15 | 10 | 25 | 1,0 |
XRS300A | 300 × 25 × 25 | 300 | 25 | 15 | 10 | 25 | 1,5 |
XRS115 | 115 × 50 × 50 | 115 | 50 | 38 | 12 | 50 | 2,3 |
XRS150A | 150 × 50 × 50 | 150 | 50 | 40 | 10 | 50 | 2,9 |
XRS230 | 230 × 50 × 50 | 230 | 50 | 38 | 12 | 50 | 4,5 |
XRS432 | 432 × 50 × 50 | 432 | 50 | 38 | 12 | 50 | 8,5 |
XRS150B | 150 × 75 × 39 | 150 | 75 | 29 | 10 | 39 | 3,4 |
XRS150C | 150 × 75 × 50 | 150 | 75 | 40 | 10 | 50 | 4,4 |
![](../static/_user/produkty-foto-obsah/Bloky-dvouslozkove-chromkarbidove-700-HB/Bloky-obdelnikove.jpg)
Plattenförmige Blöcke („Reibblöcke”)
Plattenförmige Blöcke für einen Abrasionsschutz zeichnen sich vor allem an den Stellen aus, wo es notwendig ist, große, gerade Flächen zu schützen, auf denen zu einer intensiven Reibung und einer erhöhten Abnutzung durch Verschleiß kommt.
- sie stellen eine exzellente Wahl für große Flächen dar, wie z. B. für Böden und Seiten der Felsschaufeln, für Kästen von LKWs und Vorderkippern, für Seiten von Haltern der
Markierung RENOMAG |
Typ | Größe (mm) | Abmessungen (mm) | Gewicht (kg) | ||||
---|---|---|---|---|---|---|---|---|
A | B | C | D | E | ||||
XRD1-214 | 1 | 214 × 101 × 34 | 214 | 101 | 22 | 12 | 34 | 5,1 |
XRD1-302 | 302 × 101 × 34 | 302 | 101 | 22 | 12 | 34 | 7,3 | |
XRD1-154 | 154 × 101 × 34 | 154 | 101 | 22 | 12 | 34 | 3,7 | |
XRD1-279 | 279 × 75 × 34 | 279 | 75 | 22 | 12 | 34 | 6,1 | |
XRD2-214L | 2 | 214 × 101 × 34 | 214 | 101 | 22 | 12 | 34 | 5,9 |
XRD2-214R | 214 × 101 × 34 | 214 | 101 | 22 | 12 | 34 | 5,9 | |
XRD2-302L | 302 × 101 × 34 | 302 | 101 | 22 | 12 | 34 | 8,4 | |
XRD2-302R | 302 × 101 × 34 | 302 | 101 | 22 | 12 | 34 | 8,4 | |
XRD2-154L | 154 × 101 × 34 | 154 | 101 | 22 | 12 | 34 | 4,2 | |
XRD2-154R | 154 × 101 × 34 | 154 | 101 | 22 | 12 | 34 | 4,2 | |
XRD3-250A | 3 | 250 × 150 × 45 | 250 | 150 | 20 | 25 | 45 | 13,1 |
XRD3-200 | 200 × 150 × 45 | 200 | 150 | 20 | 25 | 45 | 10,5 | |
XRD3-250B | 250 × 250 × 45 | 250 | 250 | 20 | 25 | 45 | 21,9 |
TYP 1
TYP 2
TYP 3
Alle Typen von verschleißfesten Blöcken sind auch in Ausmaßen je nach ihren spezifischen Anforderungen lieferbar.
