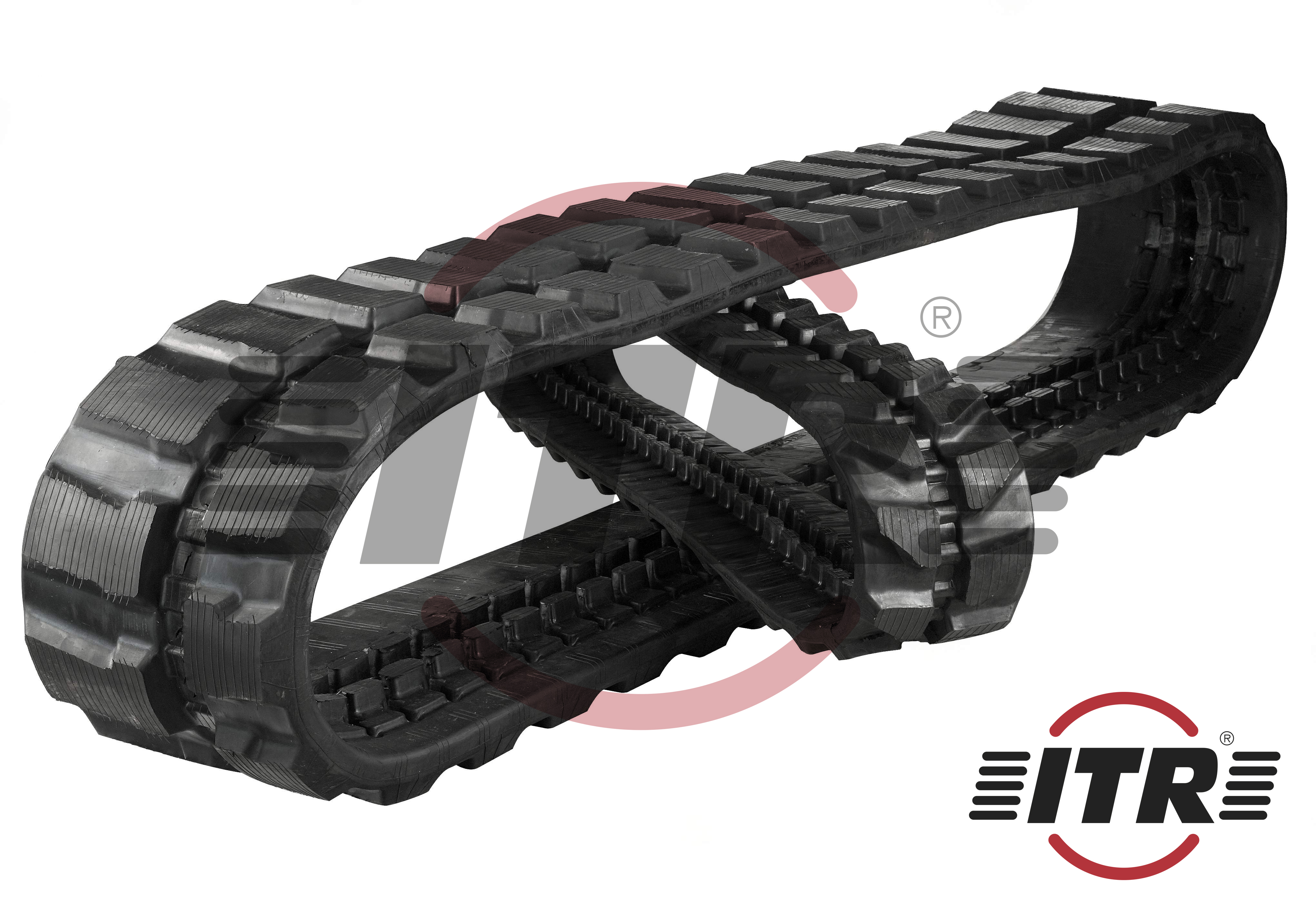

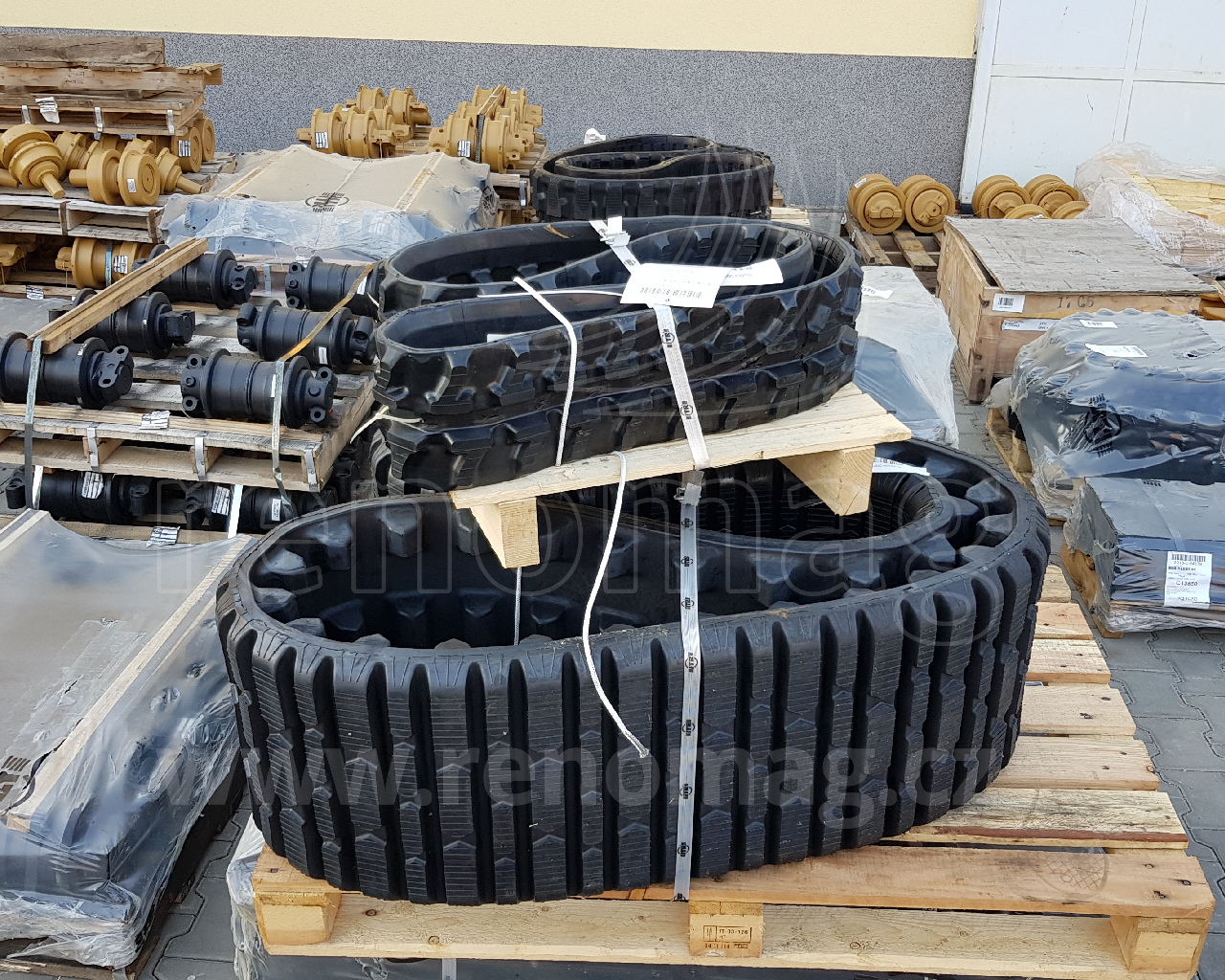

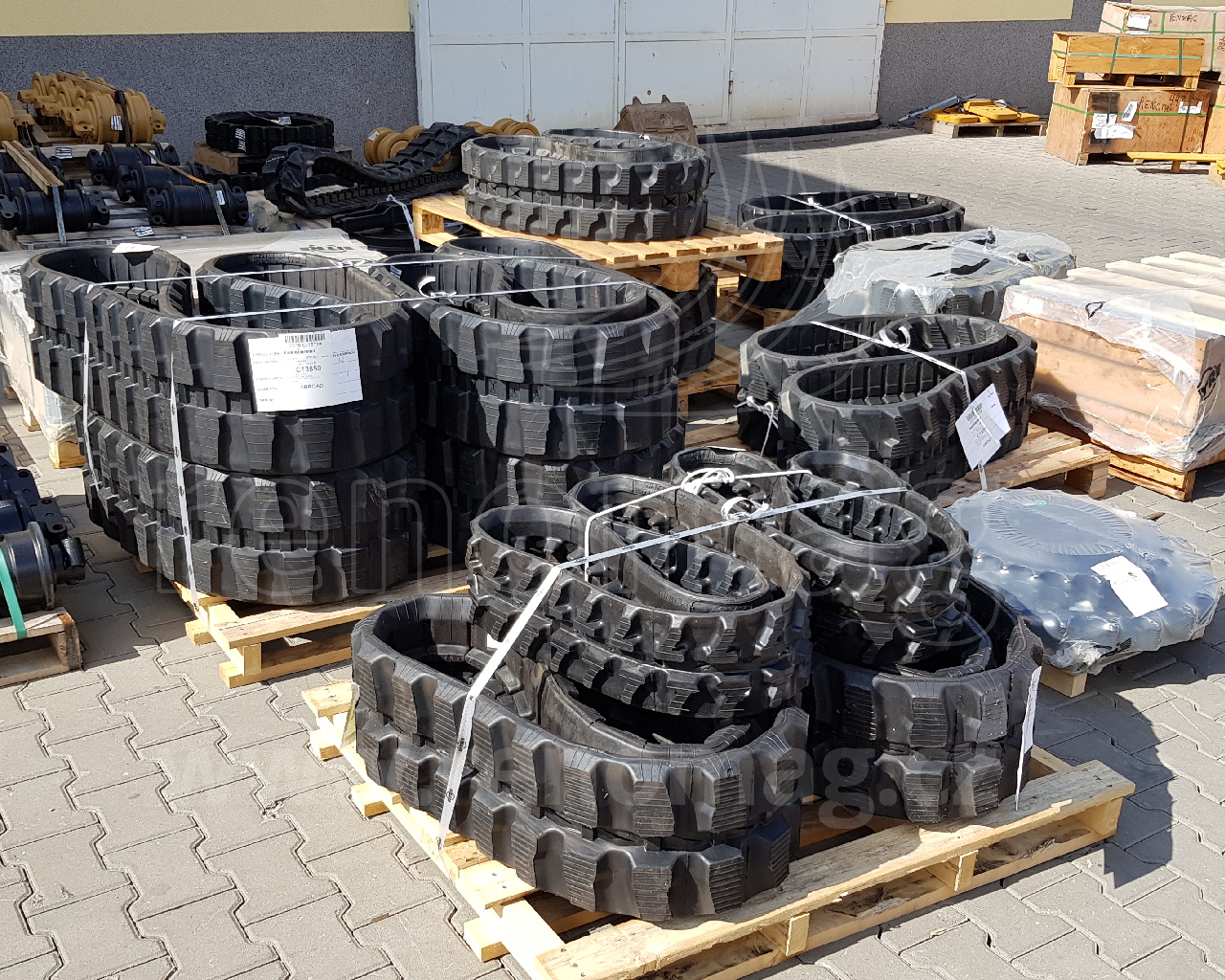

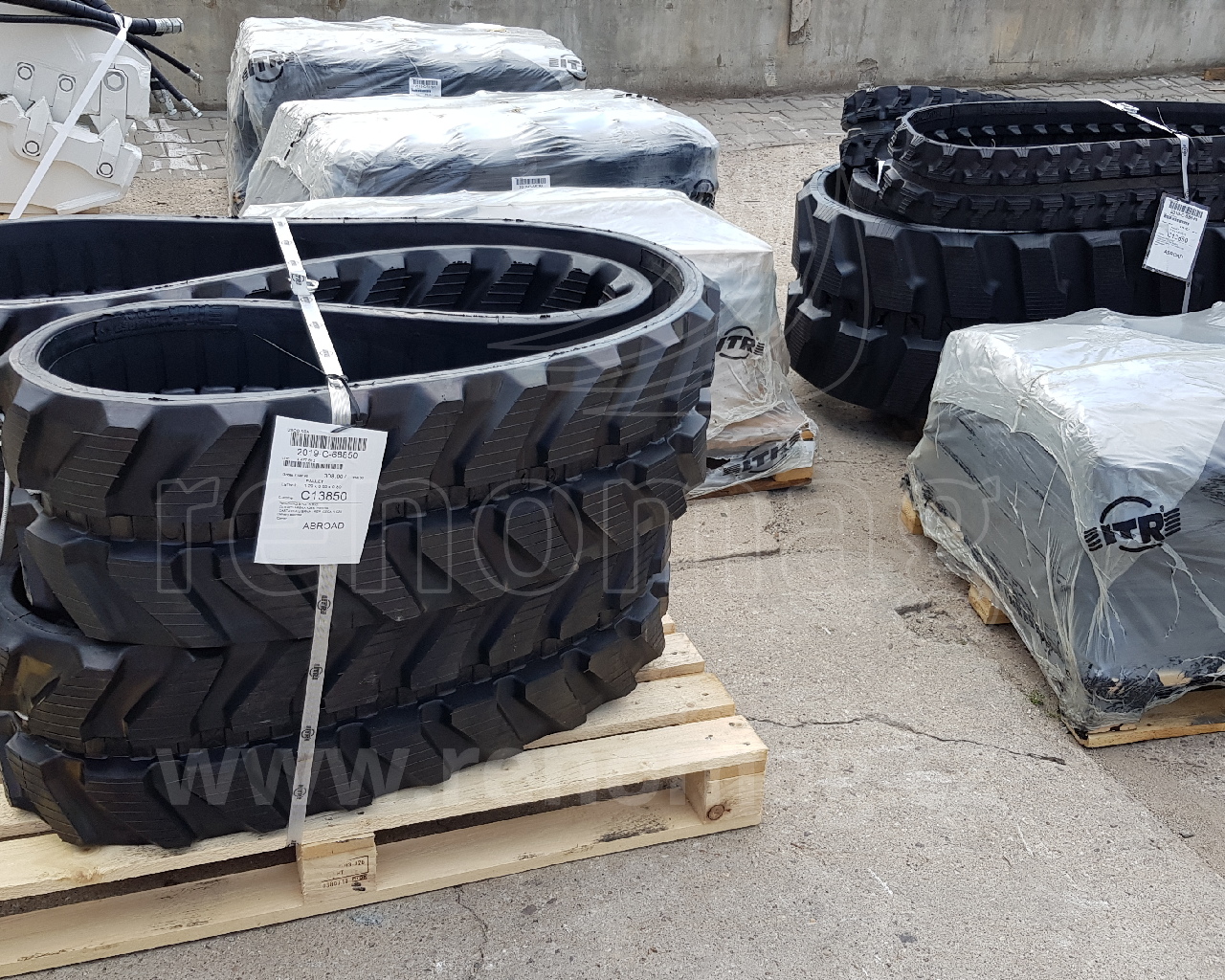

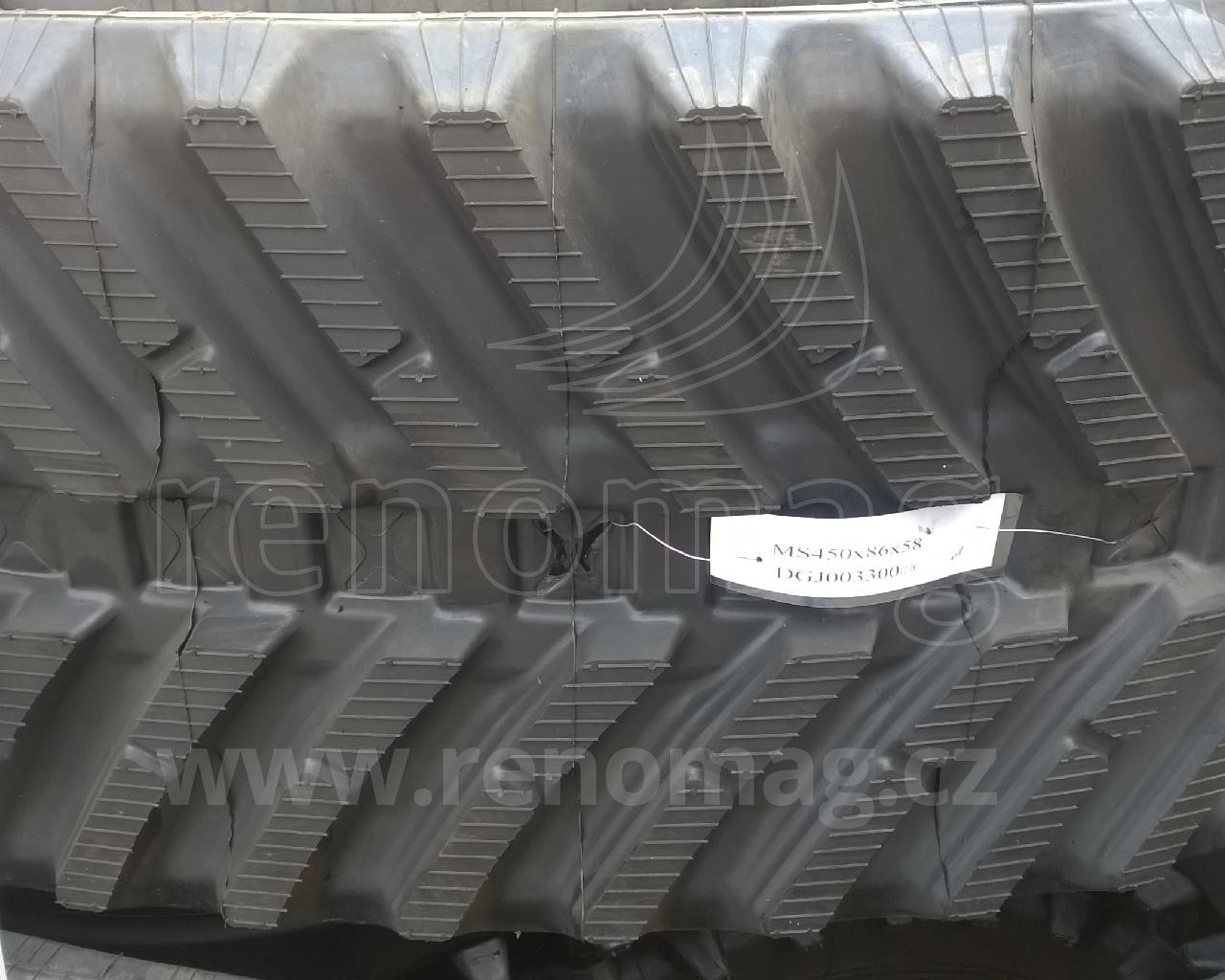

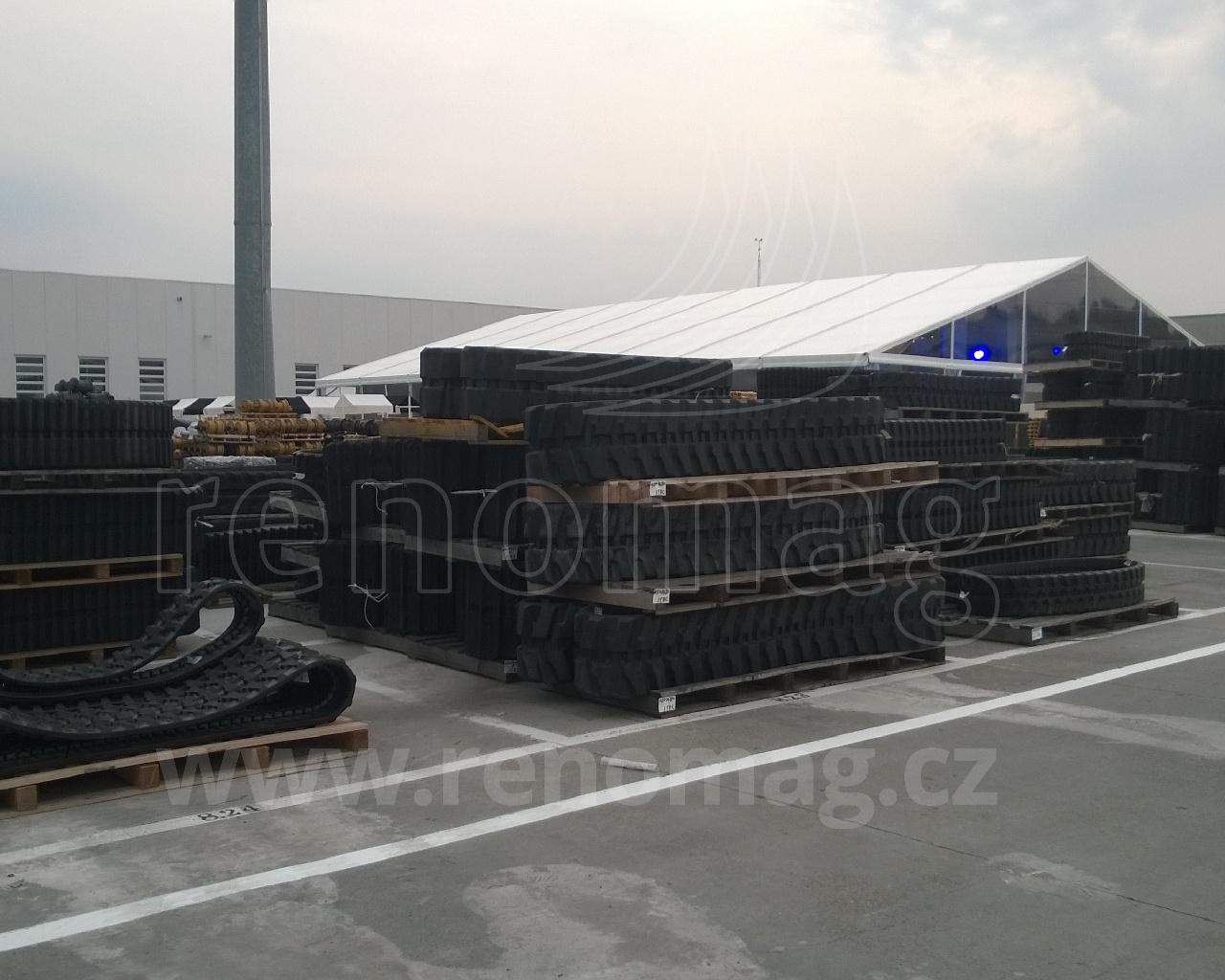

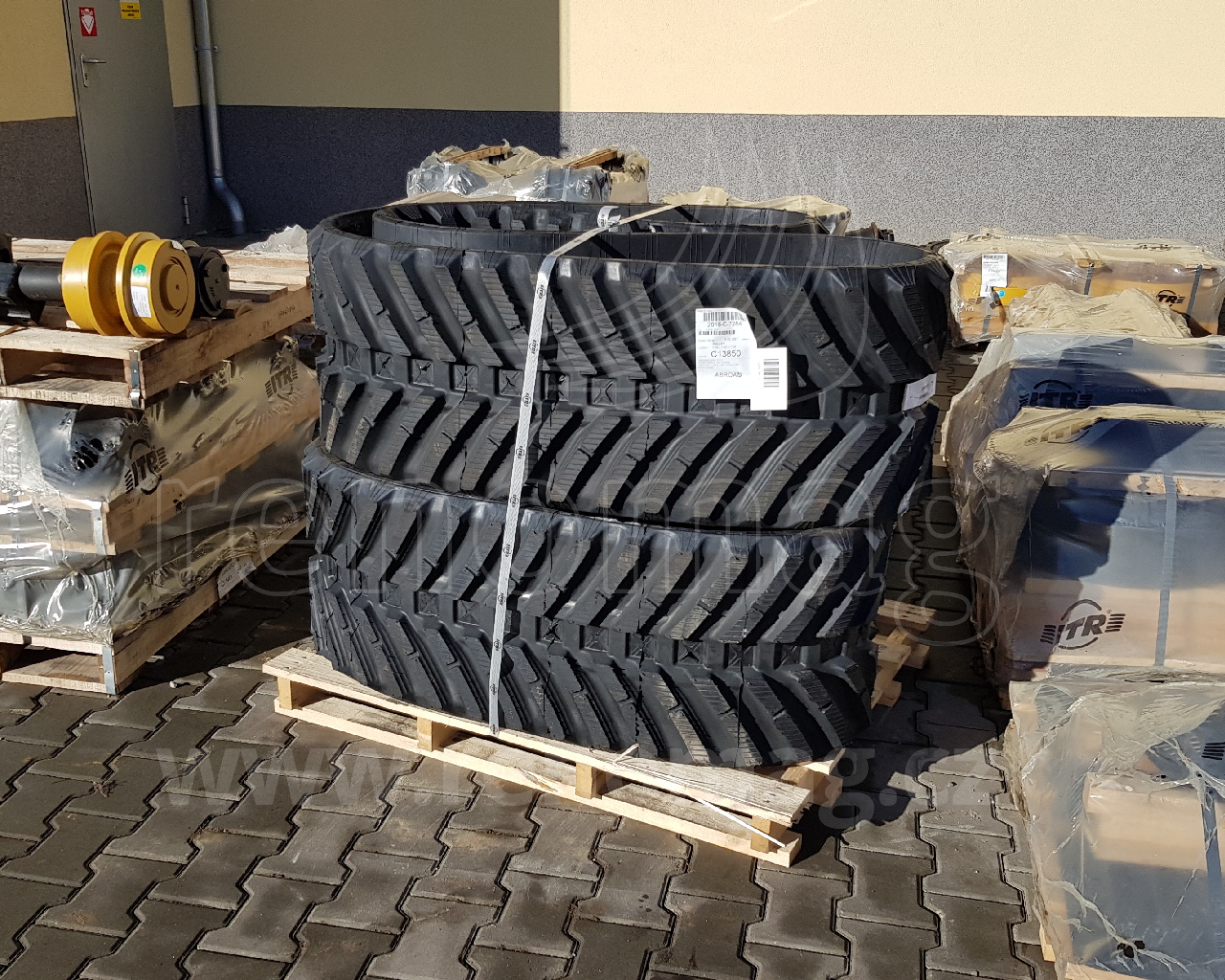

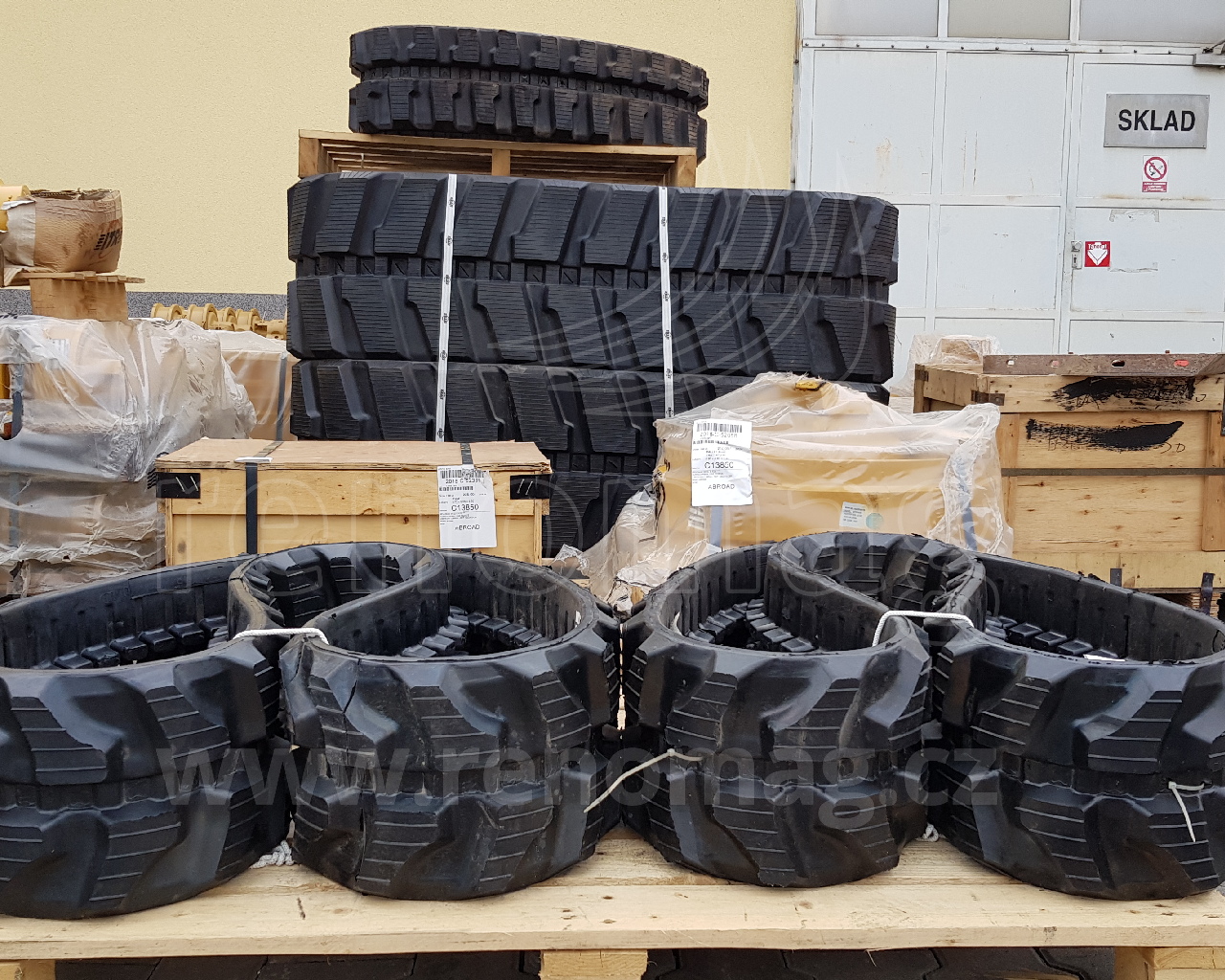

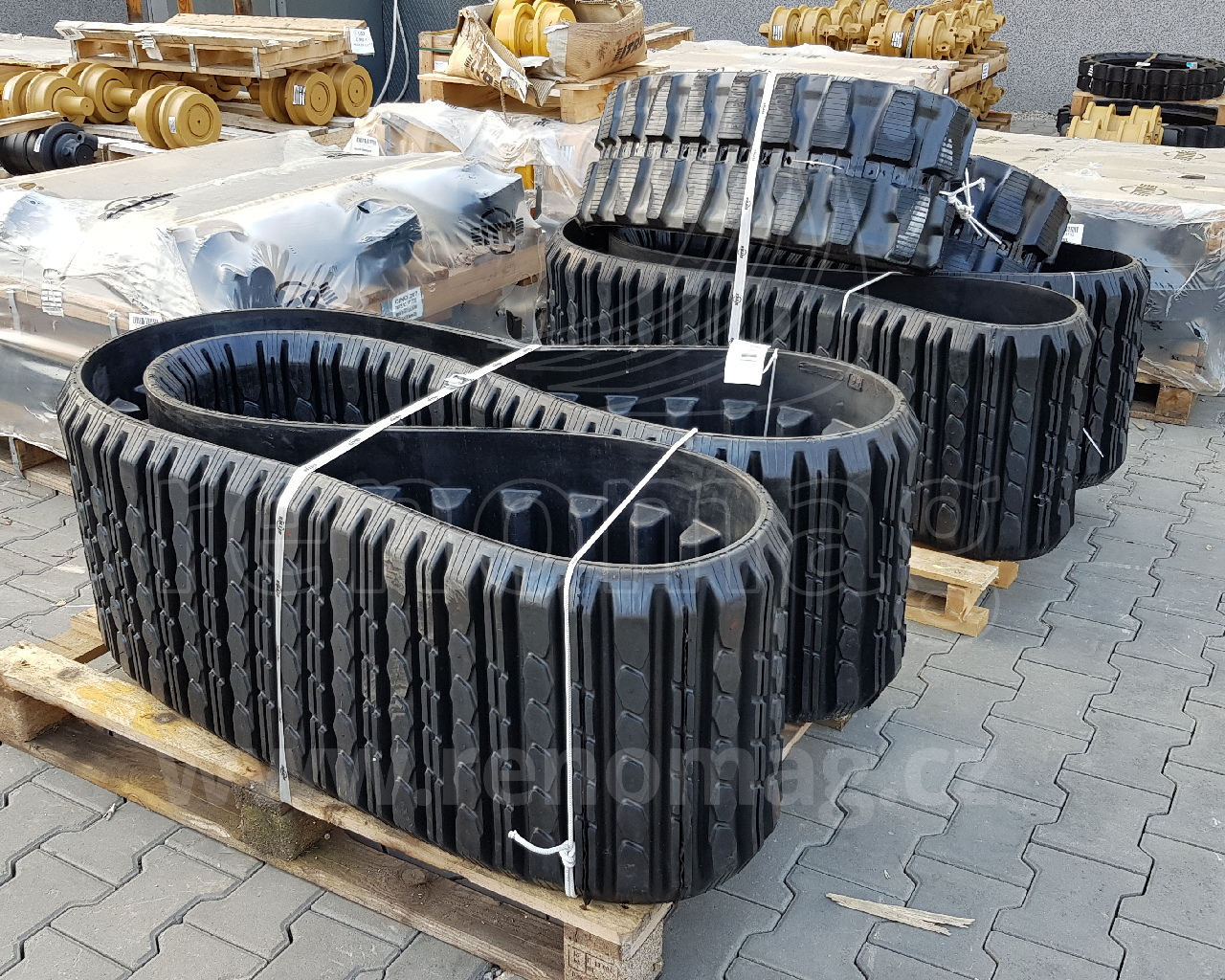

Gummiketten ITR
Gummiketten ITR wurden entworfen, konstruiert und hergestellt mit hilfe fortgeschrittenster Technologien, um hervorragendes Qualitäts- und Beständigkeitsniveau zu gewähren zur Verwendung für Minibagger, kleine Raupenlader und Muldenkipper. Langjährige Erfahrung, zahlreiche Geländetests und Prüfungen während der Entwicklung haben zur Entwicklung des Systems mit dem ununterbrochenen Seil, welches heutzutage in allen Gummiketten der Marke ITR verwendet wird. Die Technologie mit ununterbrochenen Seilen verbindet Beständigkeit, Flexibilität und Festigkeit in der ganzen Konstruktion der Gummikette, setzt das Abnutzungsniveau herab und verbessert die Betriebseffizienz.
Die Gummistruktur ergänzt das Seilsystem und gewährt einen hohen Schutz dem Seilsystem, als auch den inneren Stahlteilen, welche die Tragkonstruktion bilden. Die dicke Gummischicht gewährt eine Stoßabsorbtion, wodurch die Metallkonstruktion gegen Stöße geschützt wird.
CHARAKTERISTIK
- innere Teile aus Schmiedstahl
- Seile von größerer Dicke
- hohe Beständigkeit gegenüber Ritzen und Abrieb
- herabgesetzte Geräuschintensität und Vibration
- niedriger Druck aufs Gelände
- einfache Verwechslung durch Stahlketten

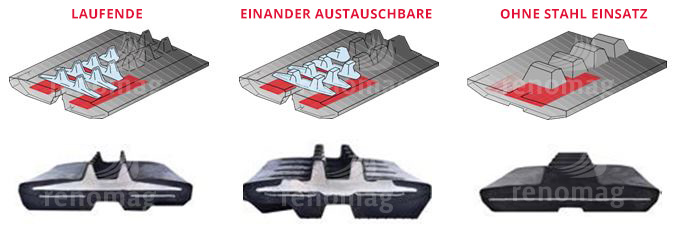

LAUFENDE KETTEN
Laufende Ketten können für die ausschließlich für Gummiketten entworfene Kettenfahrwerke verwendet werden. Falls die Laufenden Ketten verwendet werden, kommen die Laufrollen in Kontakt mit Metallleitung nur um die Leitung zu sichern, wobei diese das Ausweichen aus der Spur verhindern. Diese Art des Kettengestells kann mit Stahlketten nicht arbeiten.
EINANDER AUSTAUSCHBARE KETTEN
Die gegeneinander austauschbare Gummiketten können auf Laufwerken benutzt werden die für Betrieb mit Gummiraupen oder alternativ für Stahlketten projektiert wurden. Falls die einander austauschbare Ketten benutzt werden, befinden sich die Laufrollen im Kontakt mit der Gummikette auf derselben Weise wie mit einer Stahlkette.
KETTEN OHNE STAHLEINSATZ (NMC)
Gummiketten ohne Stahleinsatz enthalten keine Metallversteifung und sie werden mit einer Serie von Stahlseilen gebildet, die durch eine sehr starke Gummistruktur geschützt sind. Die leichte Konstruktion ermöglicht bessere Flexibilität der Kette, während die große Breite der Lauffläche größere Zugkraft gewährleistet, ohne die Adhäsion zur Oberfläche zu bedrohen.
ANTI–VIBRATION GUMMIKETTEN (AV)
Antivibrationsgummiketten enthalten einen Metalleinsatz einer innovierten Form für Leitung mit dem Ziel die Vibrationen und das Gewicht der Raupe zu reduzieren und zugleich dieselbe Beständigkeit und Zuverlässigkeit zu garantieren. Bei den Antivibrationsketten bewegen sich die Rollen auf der gleichmäßigen Bahn, wodurch die Vibrationen minimiert werden.
ABMESSUNGSIDENTIFIKATON

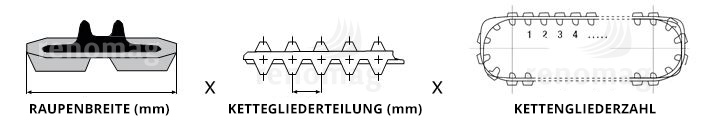

Identifikation einer Gummikette wird durch drei Dimensionen möglich: Raupenbreite, Kettengliederteilung und Kettengliederzahl.
TEILUNGSTYPEN
Die wichtigste Dimension einer Gummiraupe ist die Teilung. Teilung ist der Abstand von der Mitte bis die Mitten nacheinanderfolgenden Metalleinsätze. Durch die Teilung werden die Gummiketten als Raupen mit einer langen Teilung (Gummiraupen deren Metallleitung nach allen zwei Zähnen des Antriebsrades greifen) und Raupen mit kurzer Teilung (Gummiraupen, deren Metallleitung in jeden Zahn des Antriebsrades greift). Diese Raupen sind auch als Gummiraupen Step short bekannt (oder Gummiketten mit Halbteilung).

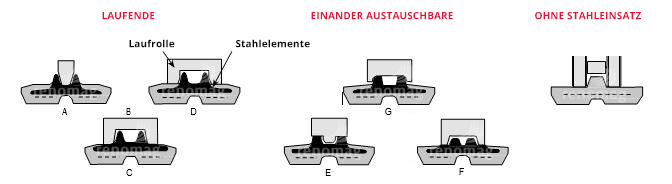

LEITUNGSTYPEN
BESPIELE VON TYPENBEZEICHNUNG FÜR LEITUNG VON GUMMIETTEN ITR
BREITE | TEILUNG | NAVIGATION SYSYSTM | GRÖẞE (mm) | MAXIMALE MASCHINENBELASTUNG | |||||
---|---|---|---|---|---|---|---|---|---|
mm | mm | ||||||||
- | 1 | 2 | 3 | 4 | 5 | 6 | kg | ||
150 | 72 | A | 65 | 46 | 39 | 23 | 23 | 21 | 500 |
180 | 60 | B | 61 | 54 | 32 | 25 | 20 | 22 | 500 |
180 | 72 | A | 70 | 51 | 38 | 24 | 29 | 30 | 700 |
180 | 72K | C | 64 | 53 | 40 | 21 | 22 | 20 | 700 |
190 | 72 | A | 68 | 50 | 38 | 21 | 28 | 27 | 800 |
200 | 72 | A-B | 76 | 56 | 40 | 23 | 28 | 26 | 1200 |
200 | 72K | C | 71 | 53 | 39 | 23 | 30 | 29 | 1200 |
230 | 72 | A | 82 | 57 | 40 | 24 | 30 | 26 | 1400 |
250 | 72 | A-B | 82 | 57 | 40 | 24 | 30 | 26 | 1600 |
320 | 84 | C | 96 | 82 | 60 | 46 | 48 | 34 | 4500 |
